Capteur de la framboise pi CMOS VGA de module de caméra de 0.3MP OV7670 ESP32

Module de caméra du capteur Esp32 de la framboise pi CMOS VGA de 0.3MP OV7670

Specificaitons

Description

L'OV7670 est un module populaire de caméra de CMOS très utilisé dans les systèmes basés sur microcontrôleur tels qu'Arduino, framboise pi, et d'autres systèmes inclus.
L'OV7670 soutient une résolution de VGA (640x480) et peut capturer jusqu'à 30 images par seconde. Il a un capteur d'image de sur-puce qui capture des données de RVB, et un processeur analogue qui fournit le plein-cadre, la fenêtre, et les modes sous-prélevés d'acquisition d'image.
L'OV7670 est capable de produire des formats crus et comprimés d'image, et a un moteur de compression de matériel de JPEG pour à traitement d'images rapide et efficace. En plus, il a un convertisseur analogique-numérique intégré de 10 bits (CDA) qui convertit le signal analogue du capteur en signal numérique pour un traitement plus facile.
Le module comporte également un générateur à horloge programmable, qui tient compte pour que la flexibilité dans des synchronisations de capture d'image et la capacité règle avec précision des caractéristiques d'image telles que l'éclat, le contraste, la saturation, et la tonalité.
De façon générale, l'OV7670 est un module fiable et facile à utiliser de caméra approprié pour différentes applications dans le domaine de la vision et de la robotique d'ordinateur.

Caractéristiques

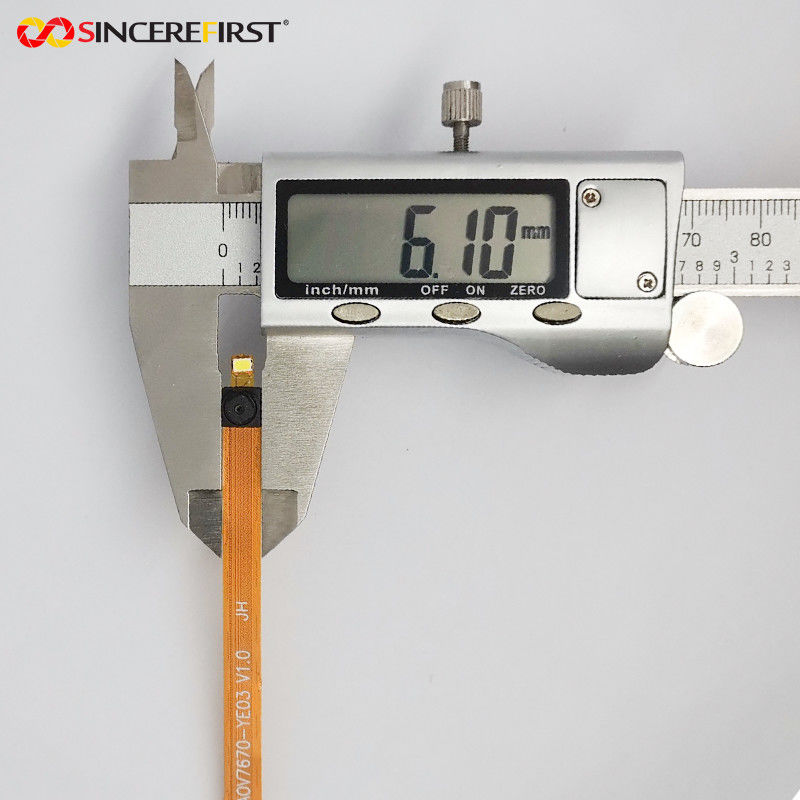

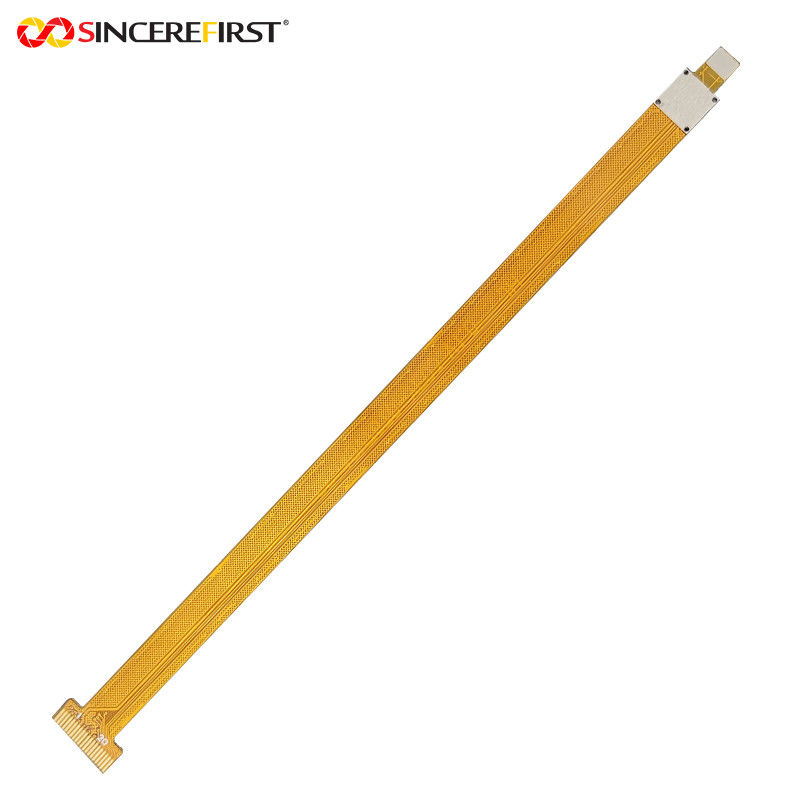

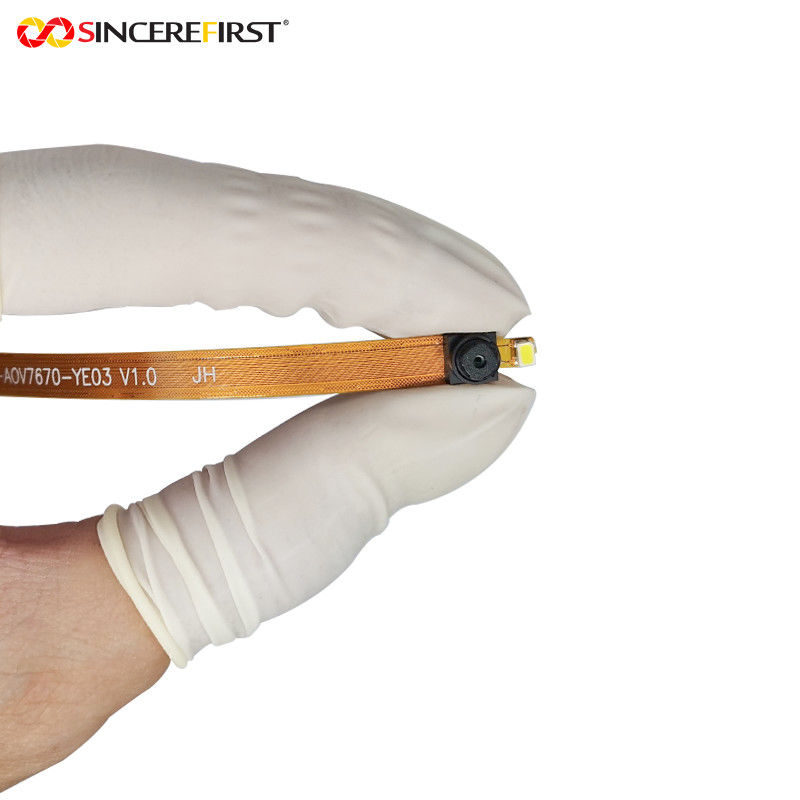

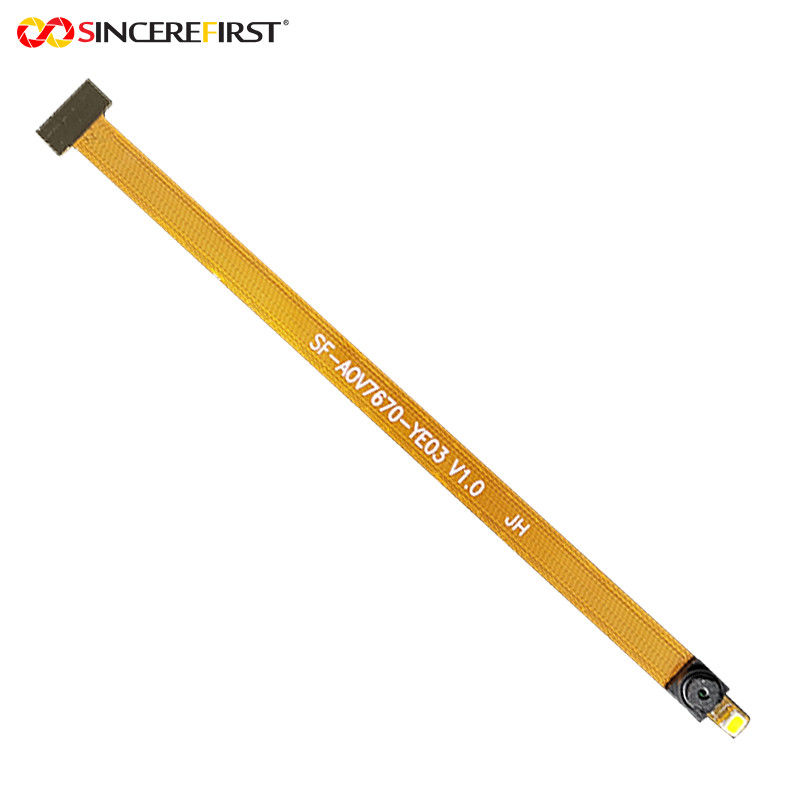

◆Ce mini module de la caméra 0.3MP compacte est basé sur le capteur OV7670 d'image de la basse tension CMOS, qui fournit la pleine fonctionnalité d'un processeur d'un seul morceau de caméra et d'image de VGA.
◆Le framerate maximum de 30fps aux résolutions de VGA avec le contrôle complet d'utilisateur du transfert de qualité, de formatage et de données de production d'image par le bus de commande périodique de caméra (SCCB).
◆Résolution : 640 x 480 (VGA) ; Taux maximum de transfert d'images : 30fps@VGA ; Format de sortie (à 8 bits) : 4:2 de YUV/YCbCr : 2, RGB565/555/444, 4:2 DE GRB : 2, données brutes de RVB
◆Spéc. de lentille : Lentille courante ; angle de champ visuel de 45 degrés (d) ; Filtre de l'intégrale 650 IR, lumière visible seulement ; Déformation plus humblement que de 1%.
◆Recommandé pour les amants électroniques, ce CCM est compatible avec Arduino, érable, ChipKit, STM32, BRAS, DSP, FPGA, et d'autres plates-formes de MCU.
◆Saturation de couleur, éclat, contraste, et acuité réglables
◆Contrôle complètement automatique d'exposition, y compris la commande automatique de gain (CAG) et l'équilibre blanc automatique (AWB)

Applications

L'OV7670 est un capteur d'image de CMOS conçu pour l'usage dans diverses applications. Quelques applications communes de l'OV7670 incluent :

1. Appareils photo numériques : L'OV7670 peut être employé comme capteur bon marché de caméra dans des appareils photo numériques.

2. Systèmes de sécurité : Les images à haute résolution données par l'OV7670 pour le rendre idéal pour l'utilisation dans des systèmes de sécurité et de surveillance.

3. Imagerie médicale : L'OV7670 peut être employé dans l'équipement d'imagerie médicale tel que des endoscopes et des microscopes.

4. Robotique : L'OV7670 est employé en robotique pour fournir des capacités de vision aux robots, tels que la détection d'objet et le cheminement.

5. Jeu : L'OV7670 peut être employé dans des applications de jeu pour fournir l'entrée-vidéo en temps réel pour le jeu interactif.

6. Applications des véhicules à moteur : L'OV7670 peut être employé dans des applications des véhicules à moteur telles que les caméras et les systèmes rétroviseurs de conducteur-aide.

7. Automation industrielle : L'OV7670 est employé dans l'automation industrielle pour des buts de surveillance et d'inspection.

8. Réalité virtuelle : L'OV7670 peut être employé dans des applications de réalité virtuelle pour fournir des expériences visuelles immersive.
