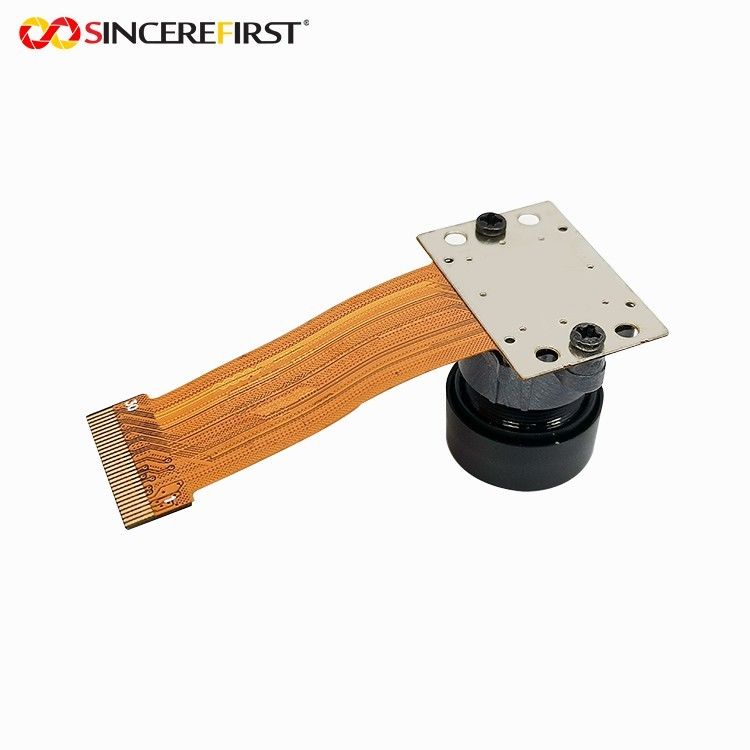

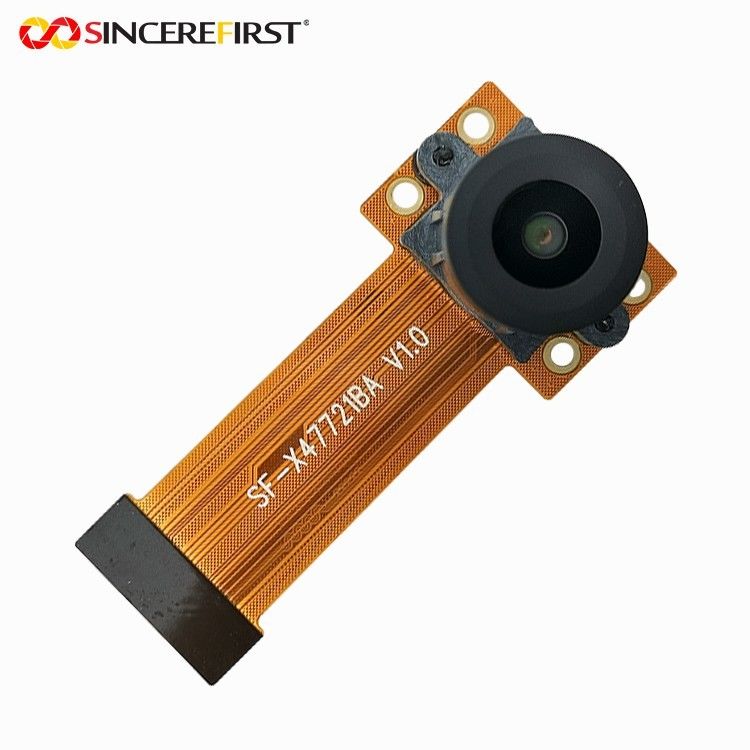

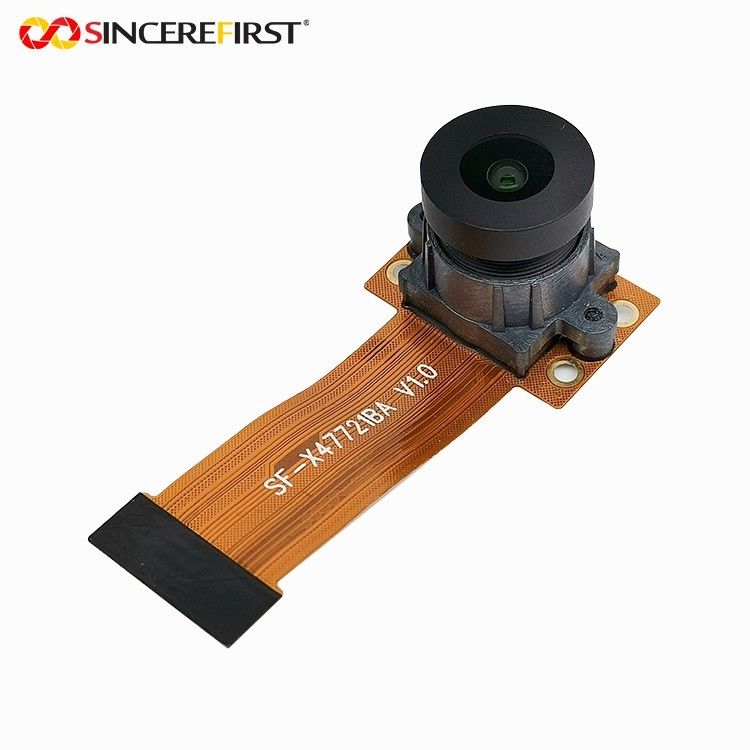

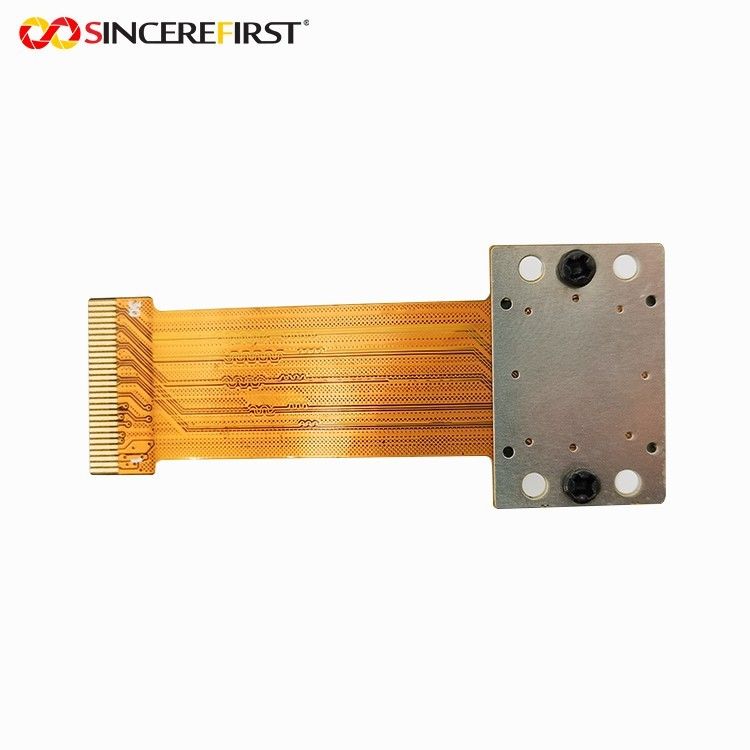

Module Arducam 12mp Imx477 de caméra de la framboise pi FPC grand-angulaire

module grand-angulaire de caméra de la framboise pi d'Arducam de capteur de 12mp IMX477

Specificaitons

Description

L'IMX477 est 12.3MP un type 1/2,3" capteur d'image de Sony Exmor RS CMOS, principalement conçu pour des caméras du consommateur, particulièrement pour des caméscopes de consommateur-utilisation. Il comporte le mode de retour-illuminé et empilé de High Dynamic Range de chevauchement de Digital de capteur d'image de CMOS (DOL-HDR) avec la sortie de données brutes. Il a un rapport signal/bruit élevé (SNR) et soutient la pleine résolution @60 frame/s (normale), 4K2K @60 frame/s (normale), la pleine résolution @40 frame/s (normale mordue par 12), la pleine résolution @30 frame/s (DOL-HDR, de 1080p @240 frame/s cadre 2).

Caractéristiques

◆capteur De retour-illuminé et empilé Exmor RS d'image de CMOS

◆Mode de High Dynamic Range de chevauchement de Digital (DOL-HDR) avec la sortie de données brutes.

◆Rapport de signal-bruit élevé (SNR).

◆Pleine résolution @60 frame/s (normale), 4K2K @60 frame/s (normale), pleine résolution @40 frame/s (normale mordue par 12), pleine résolution @30 frame/s (DOL-HDR, de 1080p @240 frame/s cadre 2)

◆Format visuel de sortie de RAW12/10/8, COMP8.

◆Mode d'économie d'énergie

◆Lecture binning et V de pixel fonction de sous-prélèvement.

◆Basculement et refléter indépendants.

◆Fréquence du signal d'horloge d'entrée 6 à 27 mégahertz

◆Sortie de données CSI-2 périodiques (MIPI 2lane/4lane, maximum 2,1 GBP/ruelle, ver de D-PHY Spec. 1,2 conformes)

◆communication périodique à 2 fils.

◆Deux PLLs pour la génération d'horloge indépendante pour le contrôle de pixel et l'interface de sortie de données.

◆Capteur léger ambiant (SAL)

◆Transition rapide de mode. (en marche)

◆Double opération de synchronisation de capteur (caméra multi compatible)

◆Peu de 7 K de ROM d'OTP pour des utilisateurs.

◆Capteur de température intégré

◆conversion de 10-bit/12-bit A/D sur la puce

◆paquet 92-pin en céramique à haute précision

Structure de dispositif

◆Capteur d'image de CMOS

◆Taille d'image : Diagonale 7,857 millimètre (type 1/2,3)

◆Nombre total des pixels : 4072 (h) × 3176 (v) pixels d'approximativement 12,93 M

◆Nombre de pixels efficaces : 4072 (h) × 3064 (v) pixels d'approximativement 12,47 M

◆Nombre de pixels actifs : 4056 (h) × 3040 (v) pixels d'approximativement 12,33 M

◆Taille de puce : 7,564 millimètres de × de (h) 5,476 millimètre (v)

◆Taille de cellules d'unité : μm 1,55 de × du μm (h) 1,55 (v)

◆Matériel de substrat : Silicium

Applications

Caméra d'UAV/Drones/FPV
Vision par ordinateur
Robotique
Reconnaissance des visages
Détection de défaut, etc.
