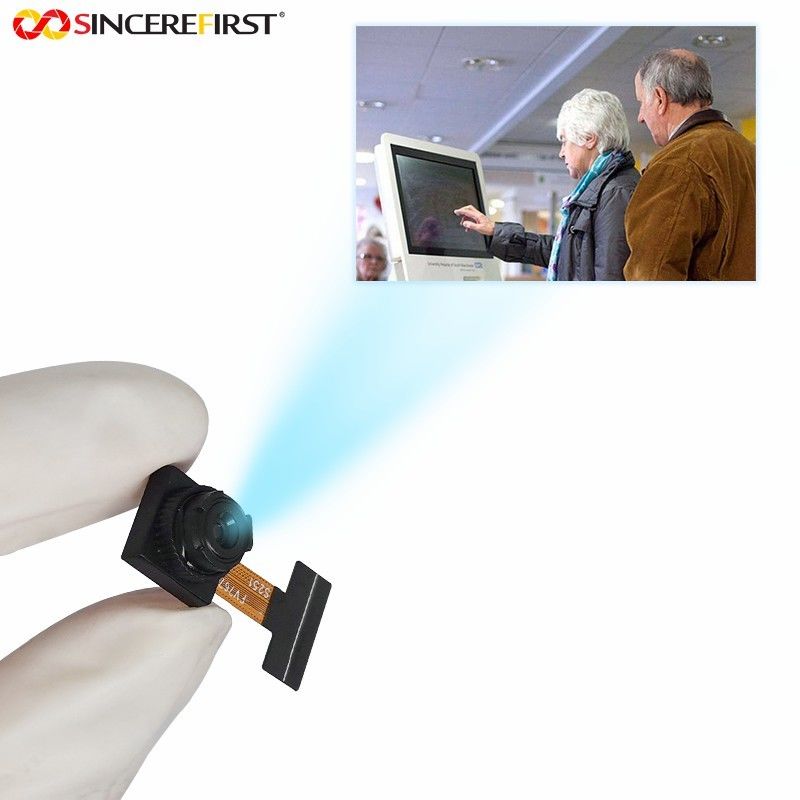

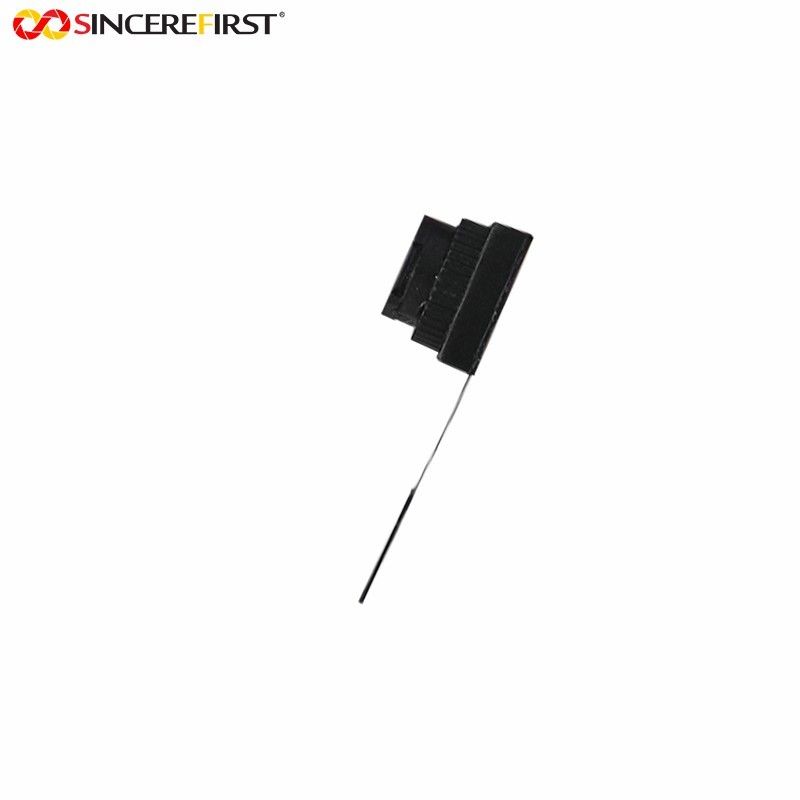

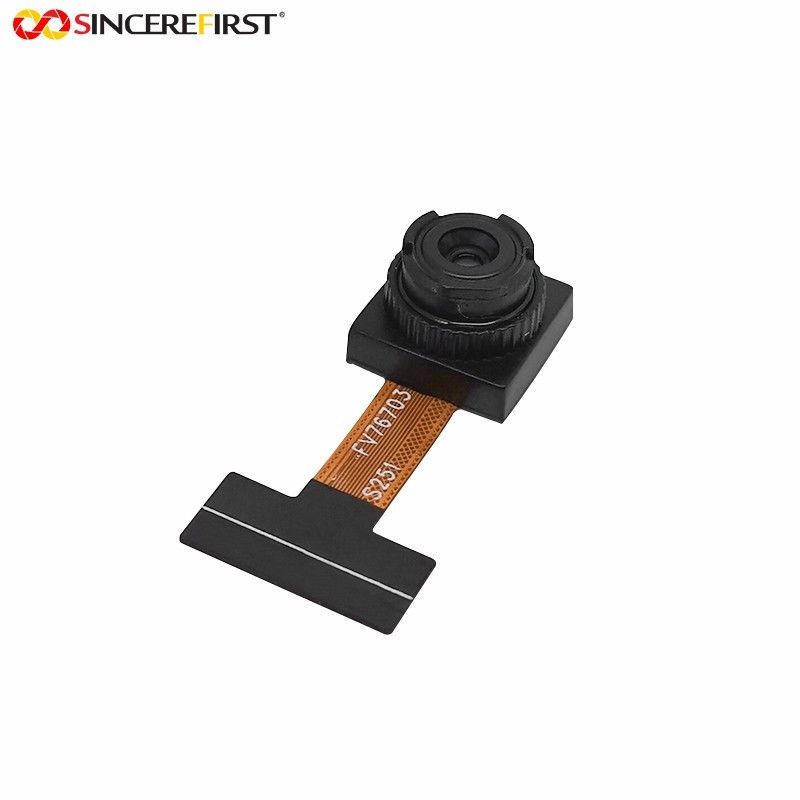

Mini module de caméra du VGA de module de caméra d'OV7670 DVP avec DVP 24 Pin Interface

Module de caméra compact VGA CMOS mini OV7670 avec interface DVP à 24 broches

Les spécifications

Définition

Ce CCM (compact camera module) est basé sur un capteur OV7670, construit avec une lentille de stock de haute qualité et un DVP avec une interface à 24 broches.
Il dispose d'un tableau d'image capable de fonctionner à une vitesse allant jusqu'à 30 images par seconde (fps) en VGA avec un contrôle complet de l'utilisateur sur la qualité de l'image, le formatage et le transfert de données de sortie.Toutes les fonctions de traitement d'image requises, y compris le contrôle de l'exposition, le gamma, la balance du blanc, la saturation des couleurs, le contrôle de la teinte et plus encore, sont également programmables via l'interface SCCB.

Caractéristiques

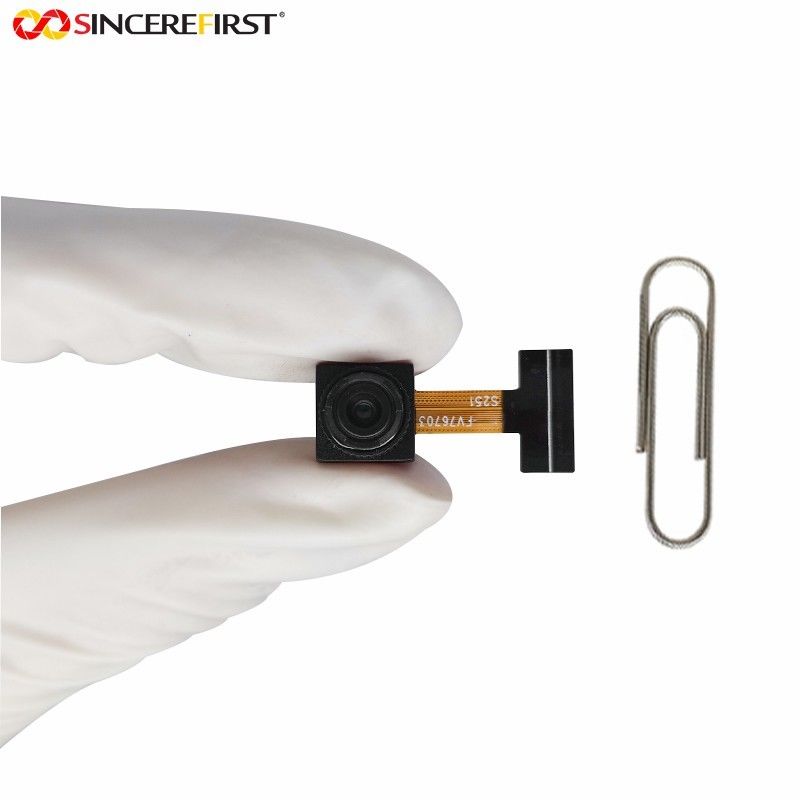

◆Ce mini-module de caméra compacte de 0,3 MP est basé sur le capteur d'image CMOS basse tension OV7670, qui fournit toutes les fonctionnalités d'une caméra VGA à puce unique et d'un processeur d'image.
◆La fréquence d'images maximale de 30 images par seconde à résolutions VGA avec un contrôle complet de la qualité de l'image, du formatage et du transfert de données de sortie par l'intermédiaire du bus de commande de la caméra en série (SCCB).
◆Résolution: 640 x 480 (VGA); Vitesse maximale de transfert d'image: 30fps@VGA; Format de sortie ((8-bit): YUV/YCbCr 4:2:2, RGB565/555/444, GRB 4:2:2, Données RVB brutes
◆SPEC de l'objectif: lentille d'origine; angle de champ de vision de 45 degrés (D); filtre infrarouge intégral 650, lumière visible uniquement; distorsion inférieure à 1%.
◆Ce CCM est recommandé pour les amateurs d'électronique et est compatible avec Arduino, Maple, ChipKit, STM32, ARM, DSP, FPGA et d'autres plateformes MCU.

Les demandes

Système de surveillance des visiteurs
Système de surveillance
Système de présence
Reconnaissance faciale
Numérisation des documents
Éviter les obstacles
