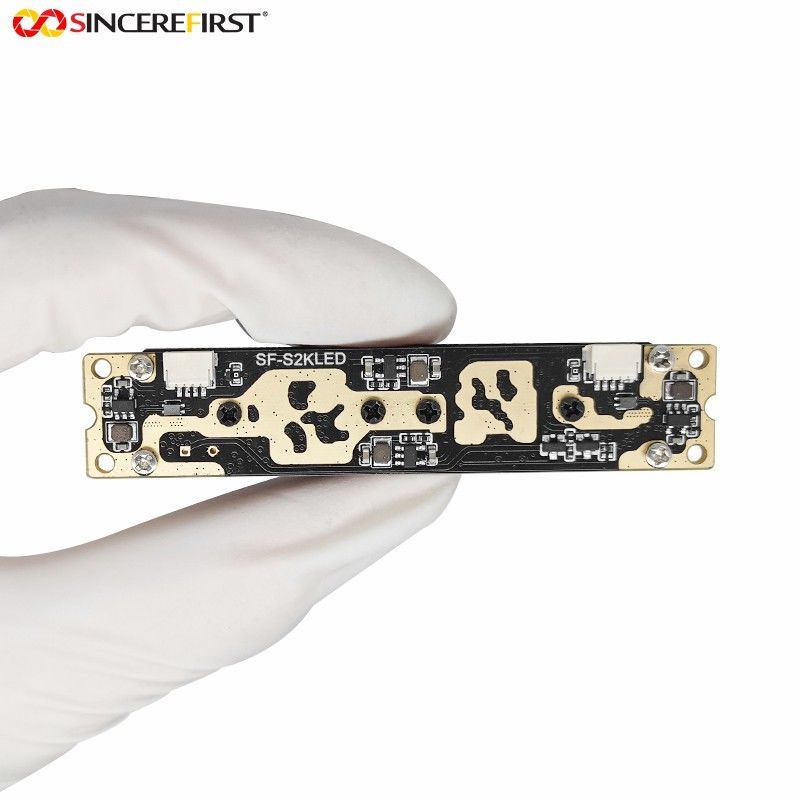

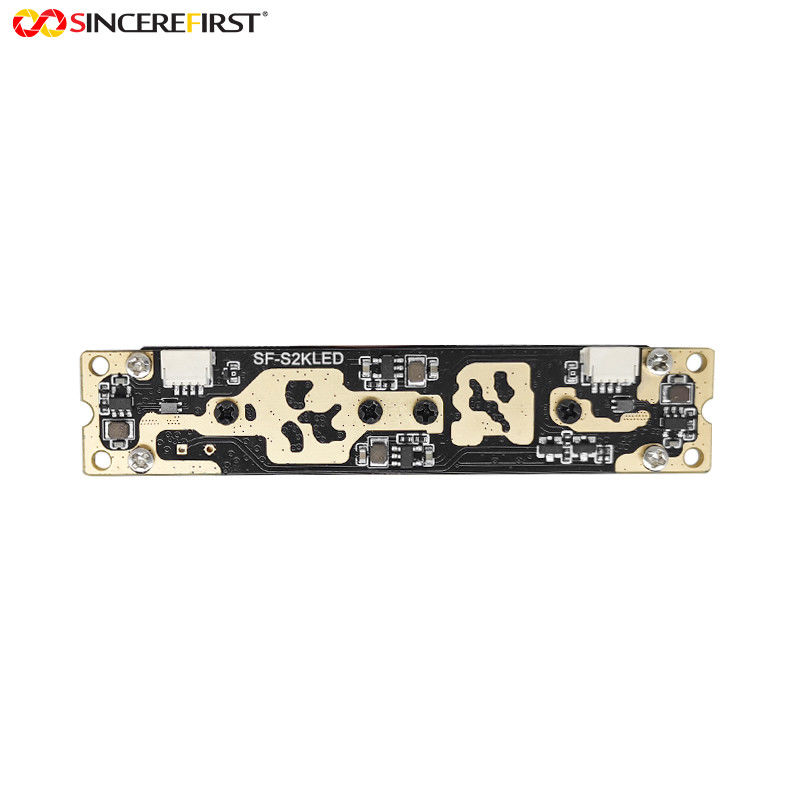

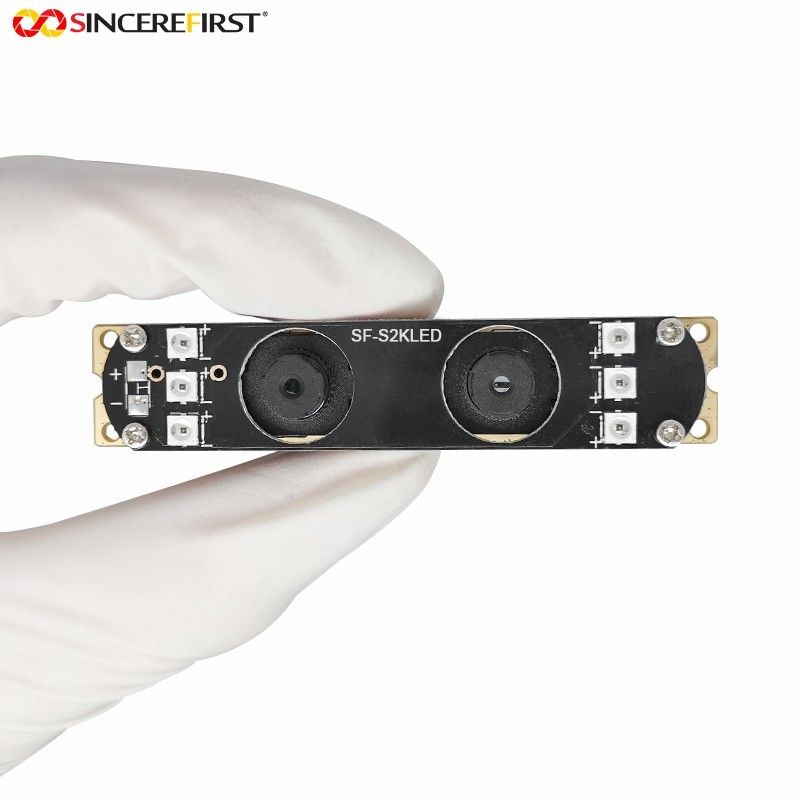

Capteur d'image du module HD HDR CMOS de 2MP PS5268 Dual Camera

Module de caméra d'USB de lentille de plein HD HDR CMOS capteur d'image de 2MP PS5268 double

Specificaitons

Description

Le PS5268 est une puissance faible, le capteur fortement intégré d'image de CMOS qui a produit (plein HD-1080p) des pixels 1920x1080 avec la lecture de volet de roulement. Il a enfoncé le nouveau FinePixel™ et la technologie des sondes de HDR pour exécuter l'excellente qualité et la dynamique élevée à tir unique d'image a synthétisé la sortie d'image. PS5268 produit le bit 14 linéaire ou le ton local a tracé 12 données brutes de bit par l'interface de MIPI CSI-2 avec la consommation de puissance faible très. Il est disponible en paquet de CSP. Le PS5268 peut être programmé pour placer la durée d'exposition pour l'état différent de luminance par l'intermédiaire du bus de commande périodique d'I2CTM. Synthèse incluse d'image de HDR avec le ton local traçant pour fournir la haute performance, rentable et le délai d'arrivée au marché pour l'application de haute résolution de HDR. En programmant l'ensemble de registre interne, elle exécute la correction de niveau noire de sur-puce et le contrôle de qualité à hautes températures d'image.

Caractéristiques

◆Taille d'image : 1928 x 1088 pixels avec la rangée et la micro-lentille de filtre de couleur Bayer-RVB

◆Format de sortie :

- 14bit HDR-RAW linéaire RVB

- 12bit HDR + Tone Mapped locale

RVB CRU - 10bit RVB CRU linéaire

◆Interface de sortie

- 12bit le parallèle DVP a produit

- sortie de 2-lane MIPI (jusqu'à 800Mbps par ruelle)

◆Interface d'I2CTM avec deux genres de Slave_ID

◆Consommation de puissance faible

◆Sensibilité élevée

◆Synthèse de HDR de sur-puce de soutien

◆Fonctions de processeur de capteur d'image :

- Calibrage niveau noir automatique

- Tone Mapping locale incorporée

- Annulation noire du soleil

◆Synchronisation de cadre de capteur de soutien

◆Sur-puce PLL (input_clock/>= 1MHz de PLL_m)

◆convertisseur d'A/D de colonne de Sur-puce

◆contrôle analogue manuel de gain de Sur-puce

◆Temps continu de cadre variable et durée d'exposition

◆Appui WOI et sous-prélèvement

◆Ligne de soutien et synchronisation factices de pixel

◆L'appui a produit Hsync chez Vsync

◆Entrée-sortie de soutien 1.7V~3.3V

◆Fonction rapide de l'exposition automatique de soutien (FAE)

Applications

SurveillanceHD-CCTVCamera
Caméra d'IP de surveillance
Magnétoscope de voiture
Téléphone visuel de porte
