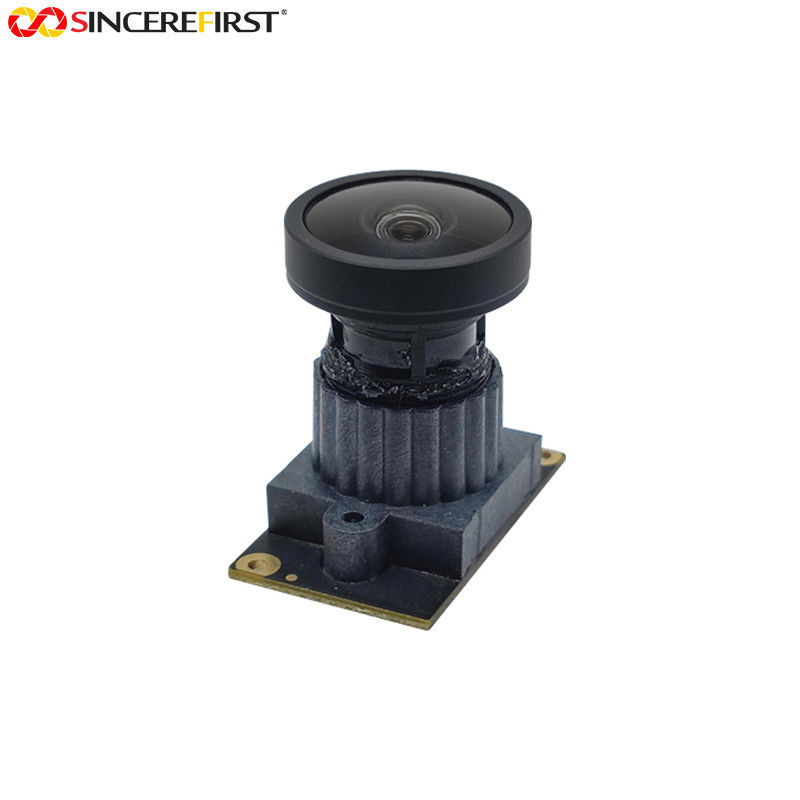

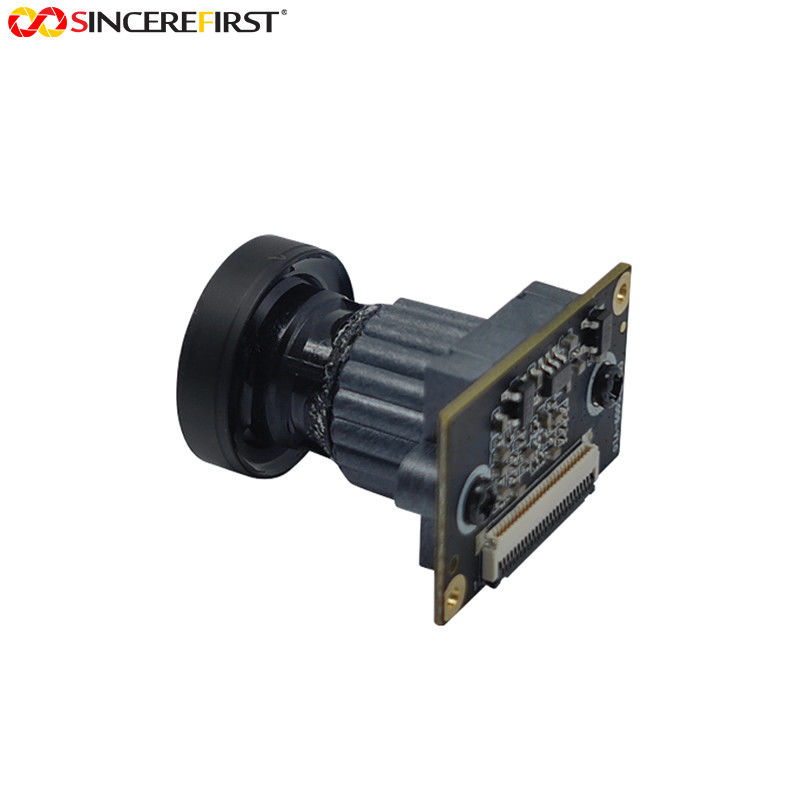

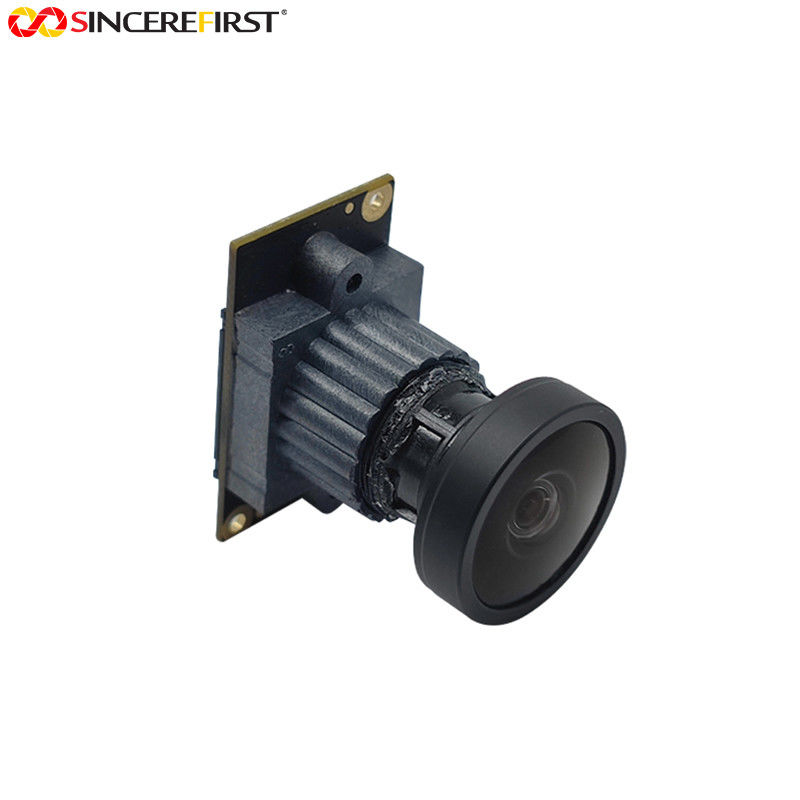

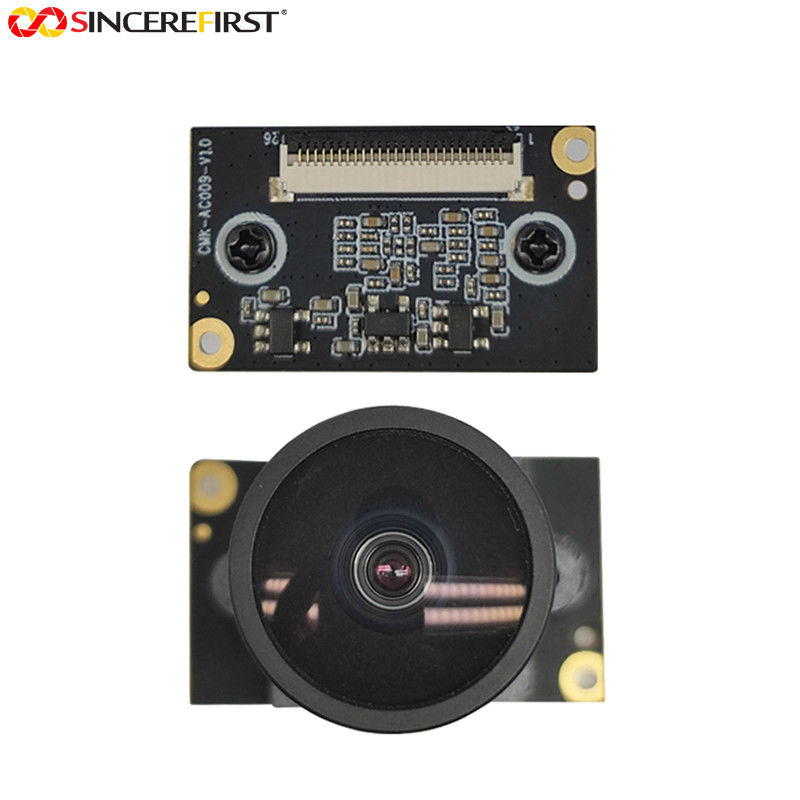

Module de caméra du module 2MP Fixed Lens Security de caméra d'IMX307 MIPI

Module de caméra de sécurité de capteur de 2MP Fixed Lens IMX307 Sony CMOS

Specificaitons

Description

L'IMX307LQD-C est un type actif diagonal de pixel de 6,46 millimètres (type 1/2,8) CMOS capteur d'image à semi-conducteur avec une rangée carrée de pixel et des pixels efficaces de 2,13 M. Cette puce fonctionne avec l'analogue 2,9 V, 1,2 V numérique, et alimentation d'énergie triple de l'interface 1,8 V, et a la consommation de puissance faible. La sensibilité élevée, le bas courant d'obscurité et aucune calomnie ne sont réalisés par l'adoption des filtres de mosaïque de R, de G et de B de couleur primaire. Cette puce comporte un volet électronique avec du temps variable de charge-intégration. (Applications : Vidéos surveillance, caméras de fa, caméras industrielles)

Caractéristiques

◆excellent bas proformance d'illumination

◆Résolution 2MP avec le capteur de SONY IMX307

◆Images de haute qualité

◆contrôles programmables : débit d'images, miroir et secousse, emblavage, et fenêtrage

◆soutient la fonction binning de la couleur 2x2

◆soutient des formats de sortie : 12 bit/10-bit RVB CRU

◆Interface de contrôle de SCCB pour la programmation de registre

◆soutient l'interface périodique de sortie de ruelle de MIPI 2

◆soutient l'interface mordue de sortie de DVP 12

◆tailles d'image de soutiens : 1920 x 1080 @ 30 fps

◆soutient le calibrage de niveau noir automatique

◆fonction synchrone de multi-caméra de soutiens

◆Commutation d'entrée-sortie de soutiens
Basse sortie périodique de la tension LVDS (150m Vp-p) (2 ch /4 chswitching) RDA
Sortie de données CSI-2 périodiques (2 sortie de Lane/4 LaneRAW10/RAW12)
◆Distance d'élève recommandée de sortie : - 30 millimètres - au ∞

Structure de dispositif

◆Capteur d'image de CMOS

◆Type 1 de taille d'image/2,8

◆Nombre total de × de pixels (h) 1945 (v) 1109 pixels d'approximativement 2,16 M

◆Nombre de × efficace de pixels (h) 1945 (v) 1097 pixels d'approximativement 2,13 M

◆Nombre de × actif de pixels (h) 1937 (v) 1097 pixels d'approximativement 2,12 M

◆Nombre de recommander enregistrer le × de pixels (h) 1920 (v) 1080 pixels d'approximativement 2,07 M

◆Μm du × 2,9 du μm de la taille 2,9 de cellules d'unité (h) (v)

◆(h) direction horizontale noire optique : Pixels de l'avant 0, direction verticale de pixels de l'arrière 0 (v) : Pixels de l'avant 10, pixels 0 arrière

◆(h) direction horizontale factice : Pixels de l'avant 0, direction verticale de pixels de l'arrière 3 (v) : Pixels de l'avant 0, pixels 0 arrière

◆Silicium matériel de substrat

Applications

smartphones

automobiles

appareils ménagers intelligents
