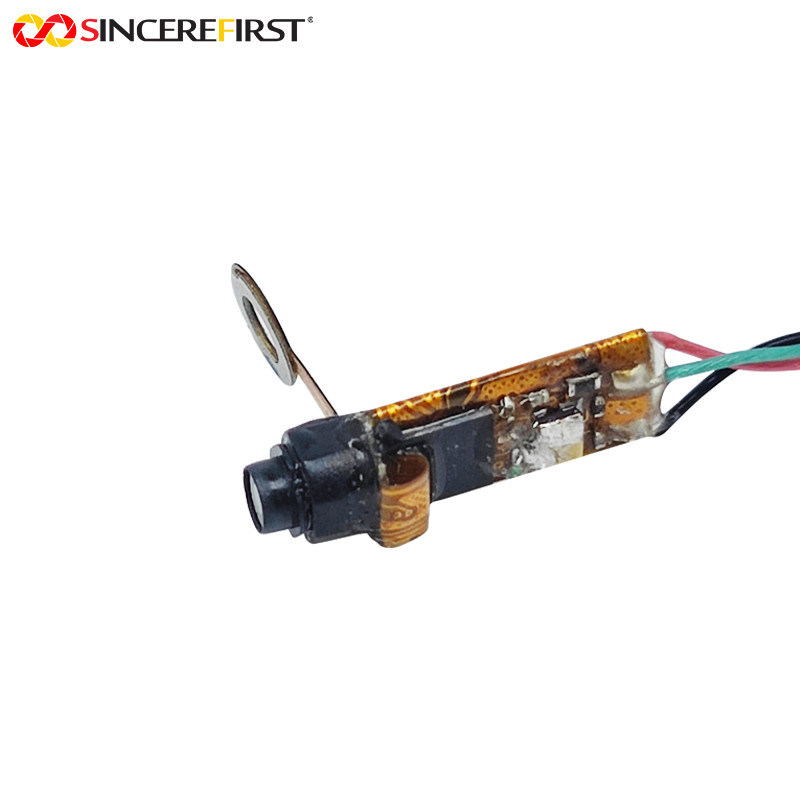

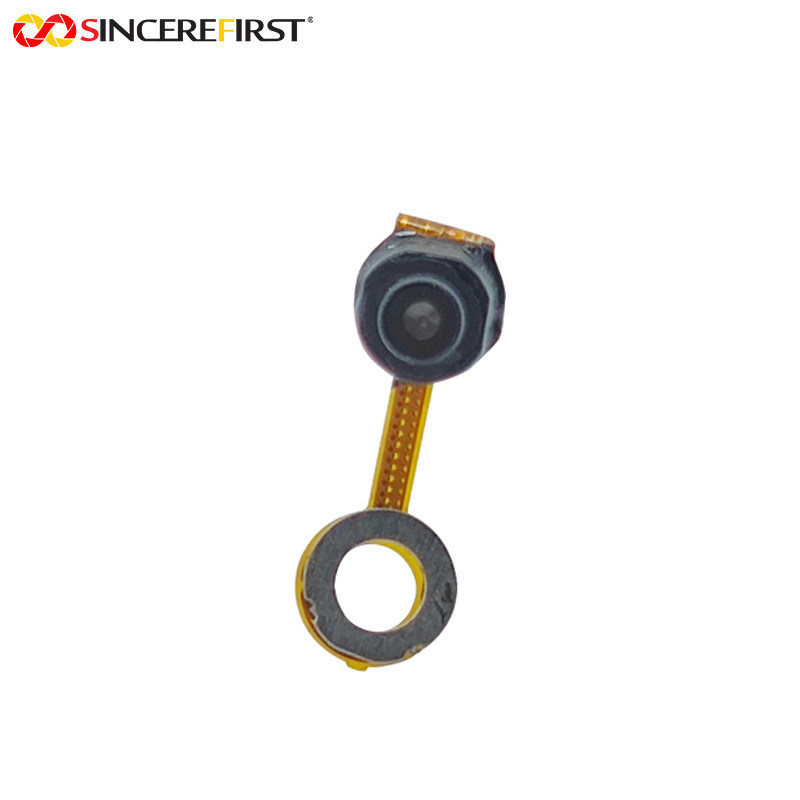

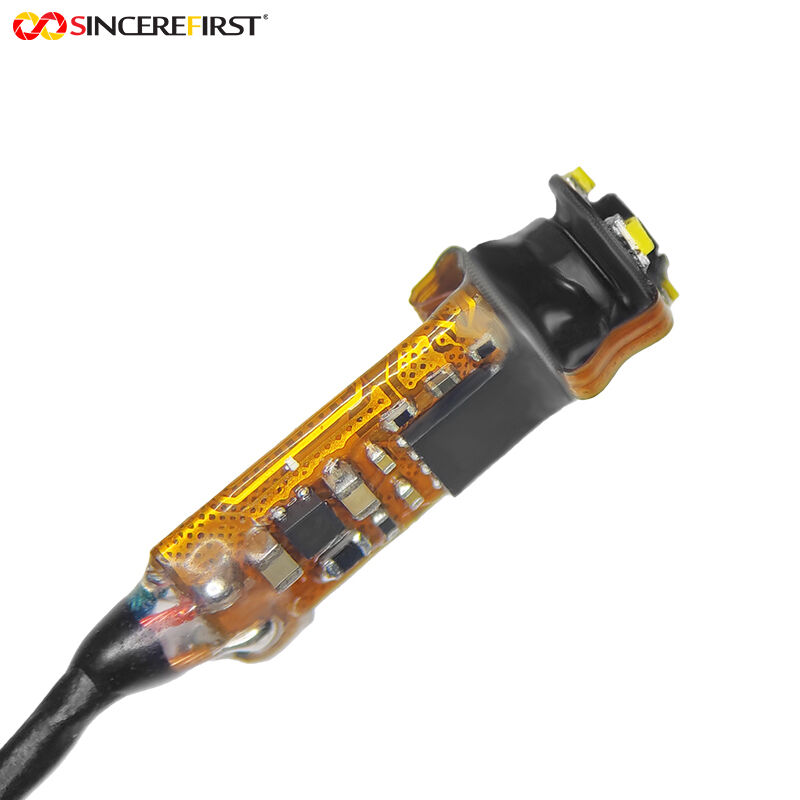

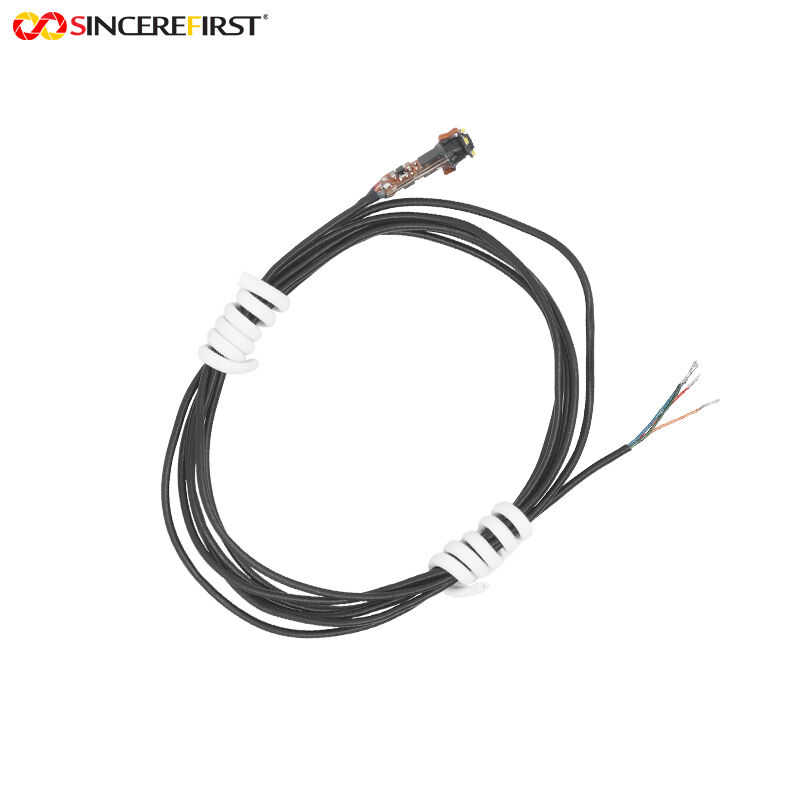

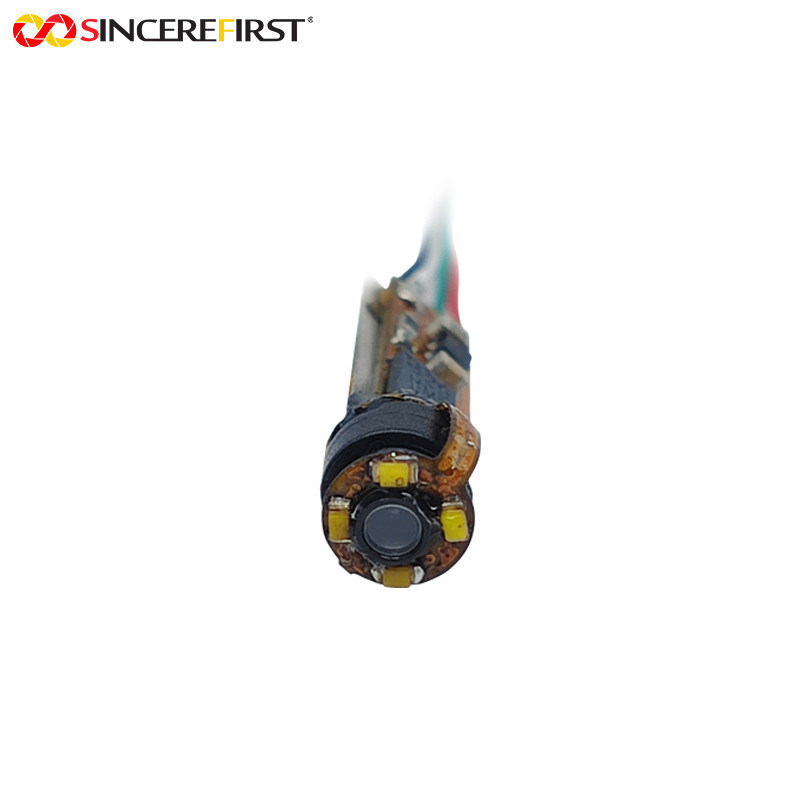

4.0mm Diamètre VGA CMOS Capteur CVBS (AV/TV) Sortie analogique Module de caméra d'endoscope
Description du produit:
Ce 4.0mm Diameter VGA CMOS Sensor CVBS (AV/TV) Analog Output Endoscope Camera Module is an industrial-grade analog imaging component specially designed for close-range visualization detection in narrow spacesSon diamètre de sonde est contrôlé avec précision à 4,0 mm, une conception ultra-micro qui brise les limites d'espace des équipements de détection conventionnels,permettant un accès facile à de minuscules espaces tels que des canaux ultra-minces et des espaces étroits que les appareils ordinaires ne peuvent pas atteindreLe système optique est optimisé pour les opérations endoscopiques à courte portée, avec une focale de 1,08 mm, une ouverture F2,8,et 65° champ de visionCette optimisation ciblée assure une clarté accrue dans l'imagerie à courte portée.qui correspondent parfaitement à la distance de travail typique de la détection endoscopique et répondent aux besoins des scénarios d'inspection à haute fréquenceAvec une distorsion de la télévision strictement contrôlée à -1,5%, le module réalise une restauration vraie et précise de la forme géométrique de l'image.amélioration significative de la crédibilité des résultats des observations et de l'exactitude des jugements, ce qui est essentiel pour des tâches de détection précises.Il peut directement entraîner des dispositifs d'affichage pour l'observation en temps réel sans avoir besoin d'unités de traitement numérique supplémentaires.Le module est équipé d'une interface PAD 4PIN (GND, VOUT, LED+, VCC),où VOUT est utilisé pour la sortie du signal vidéo, et les broches LED+ et VCC permettent l'installation facultative de 4 0402 LED à lumière blanche, qui peuvent améliorer efficacement la qualité de l'image dans les espaces étroits peu éclairés.Le registre de direction d'image adopte la configuration par défaut d'usine, permettant d'entrer en mode de fonctionnement standard immédiatement après l'allumage sans paramètres supplémentaires.ce module devient une solution d'imagerie fiable pour la détection industrielle, maintenance automobile, électronique de précision et exploration expérimentale.
Caractéristiques:

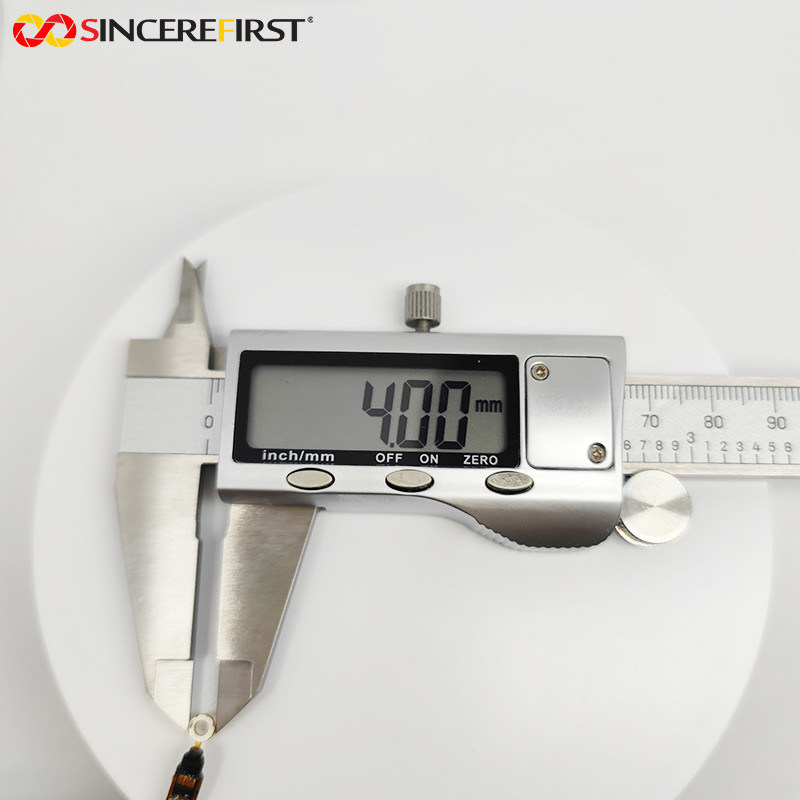

1.4.0 mm de micro diamètre:Le diamètre de 4,0 mm permet de pénétrer dans des espaces minuscules inaccessibles aux équipements conventionnels, élargissant ainsi efficacement la portée de détection et les scénarios applicables.
2.CVBS sortie directe analogique:Il produit des signaux vidéo analogiques standard, qui peuvent être directement connectés aux appareils d'affichage, simplifiant la structure du système et réduisant les coûts de déploiement et les risques de panne.
3.30×80mm mise au point à courte distance:La plage de mise au point est optimisée pour les distances de travail endoscopiques, améliorant la clarté de l'imagerie à courte portée pour répondre aux besoins des scénarios de détection à haute fréquence.
4- Véritable image à faible distorsion:Avec une distorsion < -1,5%, la forme géométrique de l'image est restaurée avec précision, ce qui améliore la crédibilité des résultats d'observation et la précision du jugement.
Paramètres techniques:
| Nom du produit |
Module de caméra USB VGA |
| Capteur |
VGA |
| Plage de mise au point |
30 à 80 mm |
| Longueur focale |
1.08 mm |
| F Nombre |
2.8 |
| Le montant de l'allocation est calculé à partir de la valeur de l'allocation |
65° |
| Produits |
|
| Distorsion de la télévision |
< 1,5% |
| Tolérance de base |
±0,1 mm |
| Nom de marque |
Je suis désolé. |
Applications:
1- Endoscopie par tuyau mince industriel:Il peut être utilisé pour détecter visuellement l'état de la paroi interne, les défauts et les blocages des pipelines de petit calibre (supérieurs à 4 mm); son diamètre de 4,0 mm et sa faible distorsion assurent une détection claire et précise.
2Maintenance des pièces cachées de l'automobileIl peut pénétrer profondément dans les espaces creux du moteur, les conduites de climatisation et les espaces libres du harnais de câblage; sa petite taille permet de ne pas démonter et de localiser les défauts de manière non destructive.
3.Observation interne électronique de précision:Il est utilisé pour l'inspection à courte portée des joints de soudure, des câbles et des composants à l'intérieur des appareils intelligents; son optimisation de la mise au point rapprochée aide au dépannage rapide des défauts.
4- Micro-sonde médicale/expérimentale:Il peut être adapté à de petites cavités et à des dispositifs expérimentaux; sa sortie analogique facilite l'affichage en temps réel et l'enregistrement d'images des résultats de détection.
Processus personnalisé:
1Vous pouvez fournir des dessins ou des échantillons, ainsi que des documents demandés et développés parnotre équipe d'ingénieurs.
2Communication ou réunion
3Nous communiquerons avec vous en détail pour déterminer le produit dont vous avez besoin et essayer de définir le produit le plus approprié pour vous
selon vos besoins.
4. Développement de l'échantillon
5. Déterminer les détails de la Le comité d'experts est chargé d'élaborer un plan d'expérience et d'établir les délais de livraison.
6Tests d' échantillons
7Test et âge sur votre demande, résultats de test, pas besoin de modifier, production en série.
