L'IMX347LQR-C est un capteur d'image à l'état solide CMOS de type pixel actif diagonal 9,04 mm (Type 1/1.8) avec une matrice de pixels carrés et des pixels efficaces de 4,17 M. Cette puce fonctionne avec une tension analogique de 2,9 V, numérique 1.2 V,et l'interface 1.8V triple alimentation, et a une faible consommation d'énergie..Cette puce est équipée d'un volet électronique avec un temps de charge-intégration variable.
1. Points de type pixel actif CMOS
2- Circuit de réglage du chronométrage intégré, pilote H/ et circuit de communication en série
3Fréquence d'entrée: de 6 à 27 MHz/37,125 MHz/74,25 MHz
4Nombre de pixels d'enregistrement recommandés: 2688 (H) * 1520 (V) approx.4.09M de pixels
5. Mode de lecture
Mode de numérisation à tous les pixels
Mode de taille des fenêtres
Mode de lecture verticale/horizontale en direction normale/en sens inverse
6. Taux de lecture
Taux d'images maximal en mode de numérisation à tous les pixels2688 ((H) X1520 ((V) AD10bit: 90 images/s
7. Fonction haute plage dynamique (HDR)
HDR à exposition multiple
HDR en chevauchement numérique
8. Fonction d'obturateur à vitesse variable (unités de résolution 1H)
9. convertisseur A/D 10 bits/12 bits
10. Commutation du gain de conversion (mode HCG/mode LCG)
11. fonction CDS/PGA
0 dB à 29,4 dB:Gain analogique de 29,4 dB (0,3 dB)
29.7 dB à 71,4 dB: Gain analogique 29,4 dB + Gain numérique0,3 à 42 dB (pitch de pas 0,3 dB)
12. Prend en charge l'E/S
La sortie de données en série CSI-2 (sortie 2 voies /4 voies,RAW10/RAW12)
13Distance de la pupille de sortie recommandée: -30 mm à -∞
| Paramètre technique | Valeur |
|---|---|
| Modèle de capteur | Sony IMX347 CMOS |
| Taille du module | Compatible avec 38mmX38mm et 32mmx32mm peut être personnalisé |
| Taille du capteur | 1/2,9 " |
| Taille des pixels | 20,9 μm X2,9 μm |
| Format de sortie | Le nombre de personnes concernées par le programme est déterminé par le programme. |
| Taille des pixels | 1.0 μmX1.0 μm |
| Distance de l'objet | 1 cm ~∞ |

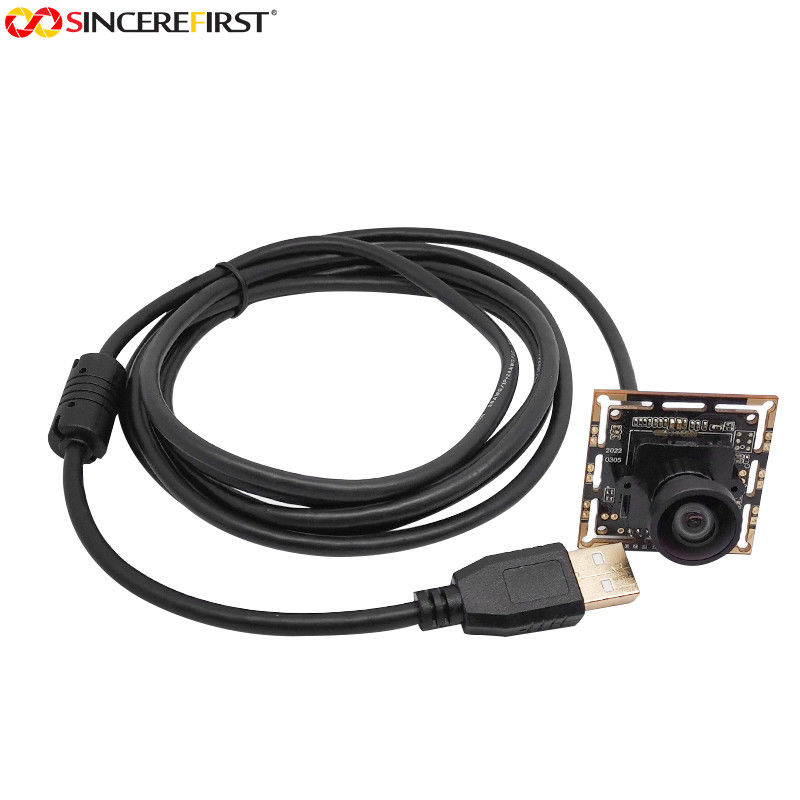

| Interface | USB2.0 haut débit ((4 ports terminaux pin-2.0 mm) |
| Puissance de travail | Le système de freinage doit être équipé d'un système de freinage de freinage de freinage. |
| Voltage de fonctionnement | Pour les appareils de type à commande numérique |
Automatisation des usines
La robotique
Soins de santé
Détection de défauts
Le kiosque
La caméra de bord de voiture
Nos produits sont vendus dans le monde entier. Vous pouvez être assuré de l'ensemble du processus de nos produits.
