Module de caméra USB AI CMOS couleur/mono LED à obturateur global

Module de caméra USB AI CMOS couleur/mono à obturateur global et LED

Description du produit :

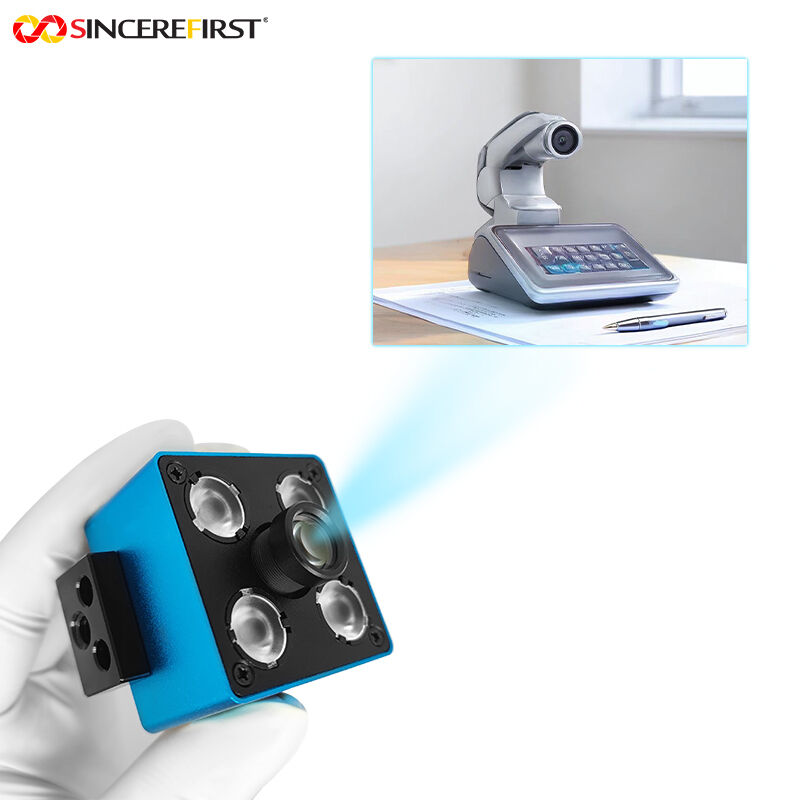

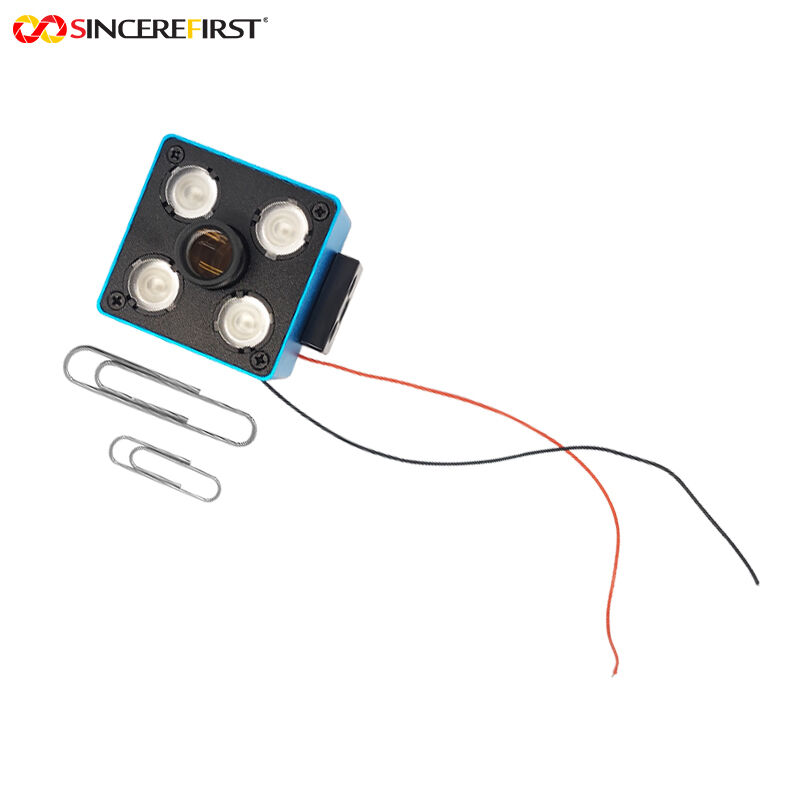

Il s'agit d'un module de caméra USB AI avec capteur CMOS couleur/monochrome à obturateur global et LED, dont la principale caractéristique réside dans la conception coordonnée de capteurs d'image CMOS bicolores/monochromes en option et de 4 perles LED intégrées dans le boîtier : lorsqu'il est associé à un capteur CMOS couleur, les 4 perles LED garantissent la sortie d'images couleur réelles et uniformes dans les scénarios nécessitant une reproduction précise des couleurs ; lorsqu'il est associé à un capteur CMOS monochrome, les perles LED peuvent améliorer le contraste clair-sombre et mettre en évidence les caractéristiques détaillées telles que les bords et les textures de l'objet cible.​
Les paramètres matériels du module couvrent entièrement les besoins de multiples scénarios : il est équipé d'une résolution de 2 MP (1920 × 1080) et prend en charge une sortie stable de 1080P@60FPS à fréquence d'images élevée, équilibrant la clarté de l'image et la capture dynamique fluide ; la taille du capteur est de 1/2,6 pouce et, combinée à la grande taille de pixel de 3 µm × 3 µm, elle améliore considérablement la capacité de détection de la lumière dans les environnements à faible luminosité et réduit le bruit de l'image ; en termes de fonctions principales, il prend en charge l'obturateur global, l'exposition globale et les fonctions de déclenchement externe ; le format de sortie est compatible avec le double encodage MJPG/YUY2, s'adaptant aux besoins de décodage de différentes plateformes logicielles ; il adopte une conception de mise au point manuelle, avec une plage de mise au point couvrant de la macro 1 cm à l'infini, permettant la capture de détails en gros plan et d'images à longue distance selon les besoins ; l'interface utilise USB Type-C, prenant en charge le débit de transmission haut débit USB3.0 (5 Gbit/s), et est associée au protocole universel UVC, qui est compatible avec les principaux systèmes d'exploitation tels que Windows, Linux et macOS sans pilotes supplémentaires, réalisant le plug-and-play ; le module est équipé d'un boîtier de protection, et son processus de production adopte le processus respectueux de l'environnement SMT et le processus AA (Active Alignment) pour garantir la précision optique et la stabilité structurelle. Dans le même temps, il a passé de nombreux tests et certifications internationaux, notamment FCC, CE, Reach et RoHS, répondant aux exigences de conformité du marché mondial.

Fonctionnalités :

1. Adaptabilité accrue aux scènes : La combinaison du capteur couleur + lumière de remplissage LED se concentre sur la reproduction des couleurs, résolvant le problème de la distorsion des couleurs et s'adaptant aux scénarios nécessitant un jugement des couleurs ; la combinaison du capteur monochrome + lumière de remplissage LED améliore le contraste clair-sombre et met en évidence les caractéristiques détaillées, adaptée à l'identification des défauts tels que les rayures métalliques et les petites fissures. Par rapport aux modules à capteur unique, il peut couvrir davantage de scénarios avec des besoins différenciés.​
2. Imagerie HD fluide : La grande taille de pixel de 3 µm × 3 µm améliore la capacité de détection de la lumière en faible luminosité et, lorsqu'elle est combinée au capteur de 1/2,6 pouce, elle peut toujours maintenir une imagerie à faible bruit dans les environnements sombres ; la fréquence d'images élevée de 1080P@60FPS combinée à l'obturateur global peut capturer clairement les cibles en mouvement rapide (telles que les pièces de la chaîne de montage) sans flou de mouvement, équilibrant la qualité de l'image et l'efficacité de la capture dynamique.​
3. Compatibilité flexible : La conception de la mise au point manuelle prend en charge le réglage flexible de la macro 1 cm à l'infini, permettant un contrôle précis de la profondeur de champ en fonction de la distance de la cible de prise de vue pour capturer les détails à différentes distances ; la fonction de déclenchement externe peut être liée à des appareils externes tels que des capteurs photoélectriques et des automates programmables pour verrouiller avec précision le timing de prise de vue, éliminant les prises de vue manquées et les fausses prises de vue, et s'adaptant aux scénarios d'opérations automatisées.​

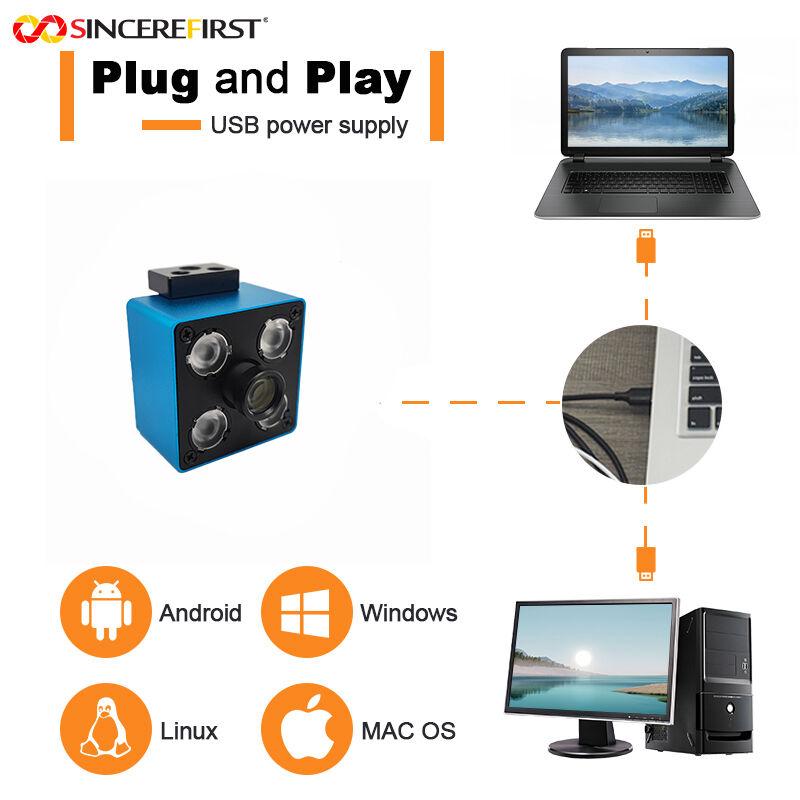

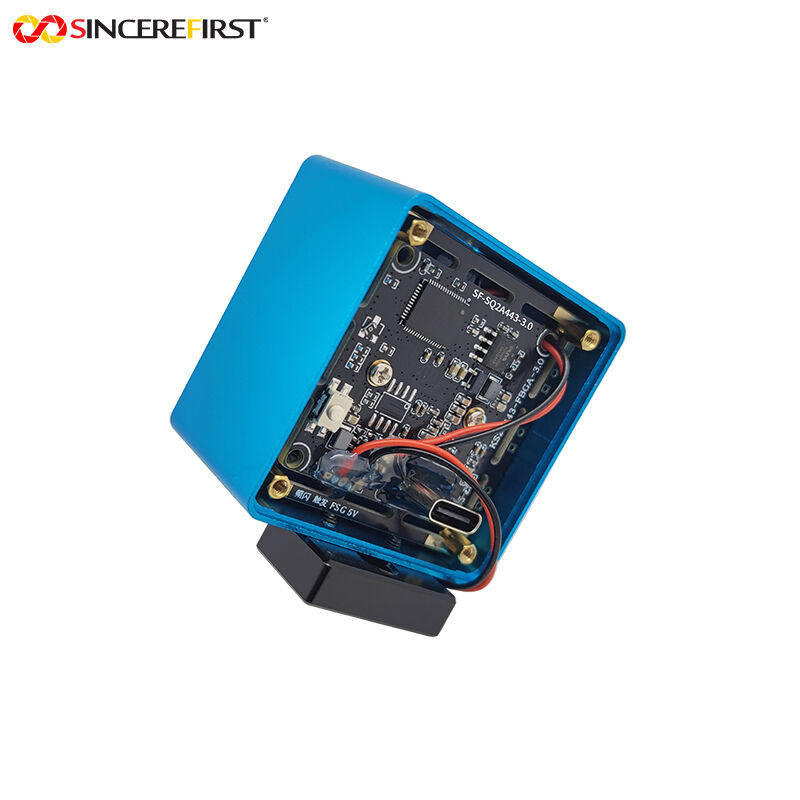

4. Qualité stable : Le protocole sans pilote UVC, associé à la transmission haut débit USB3.0 et à l'interface Type-C, peut être rapidement intégré dans des appareils avec différents systèmes d'exploitation, réduisant les coûts de développement secondaire ; le processus SMT, le processus AA et les certifications internationales garantissent une stabilité de qualité industrielle, permettant l'adaptation à des environnements complexes tels que la poussière et les légères vibrations, et réduisant la fréquence et les coûts de maintenance des équipements.

Paramètres techniques :

Applications :

• Contrôle qualité de l'apparence : Adoptant un capteur CMOS couleur + lumière de remplissage LED, la LED ajuste la luminosité pour éviter les reflets sur la surface du boîtier, identifiant avec précision les défauts tels que les différences de couleur et le revêtement inégal. La fréquence d'images élevée de 1080P@60FPS s'adapte à l'inspection de la chaîne de montage à grande vitesse, garantissant que l'apparence de chaque produit est conforme aux normes.​
• Détection des défauts des pièces : Correspondance du capteur CMOS monochrome + lumière de remplissage LED, la LED améliore le contraste entre les rayures, les bavures sur la surface de la pièce et la couleur de base du métal. L'obturateur global élimine le flou de mouvement pendant la transmission des pièces, et la mise au point manuelle macro de 1 cm capture clairement les petits défauts, répondant aux exigences de précision du contrôle qualité des pièces industrielles.​
• Contrôle qualité de l'impression : Utilisation d'un capteur couleur + lumière de remplissage LED pour restaurer la couleur réelle des motifs imprimés, détectant les problèmes tels que les polices floues, le décalage des motifs et les différences de couleur. Le déclencheur externe se connecte à la machine d'impression pour une prise de vue synchrone, évitant les inspections manquées pendant le processus d'impression et garantissant la cohérence de l'impression.​
• Mesure des dimensions des composants : Sélection d'un capteur monochrome + lumière de remplissage LED pour mettre en évidence le contour et les détails des broches des composants. La mise au point manuelle est ajustée à la surface du composant, et la fonction de déclenchement externe est associée à un équipement de mesure synchrone pour obtenir avec précision des données dimensionnelles telles que la longueur des composants et le pas des broches, conformément aux normes de précision pour la production de composants électroniques.​

Processus personnalisé :

1. Vous pouvez fournir des dessins ou des échantillons, ainsi que demander de la documentation et développé par notre personnel d'ingénierie.
2. Communication ou réunion
3. Nous communiquerons avec vous en détail pour déterminer le produit dont vous avez besoin et essayer de définir le produit le plus adapté pour vous
en fonction de vos besoins.
4. Développement d'échantillons
5. Déterminer les détails de l' échantillon de développement et le délai de livraison. Communiquer à tout moment pour assurer le bon déroulement.
6. Test d'échantillon
7. Testez et vieillissez sur votre application, commentez les résultats des tests, pas besoin de modifier, production de masse.
