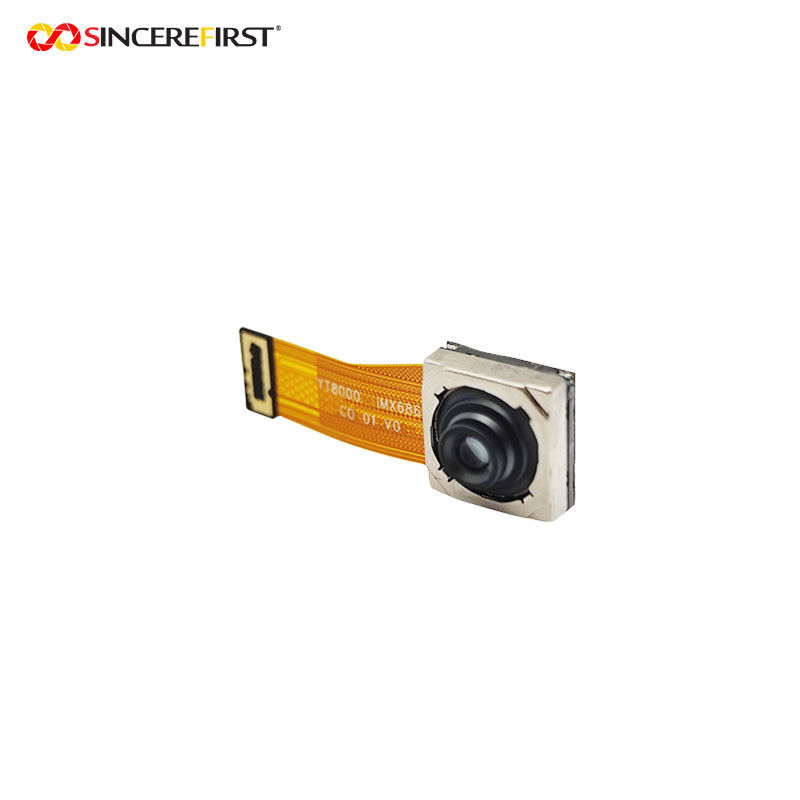

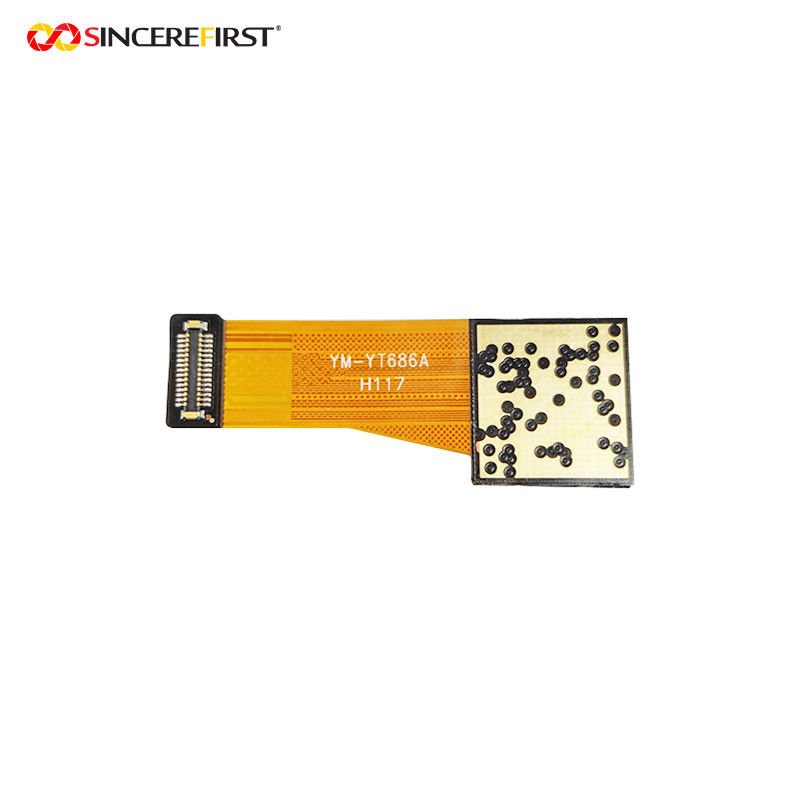

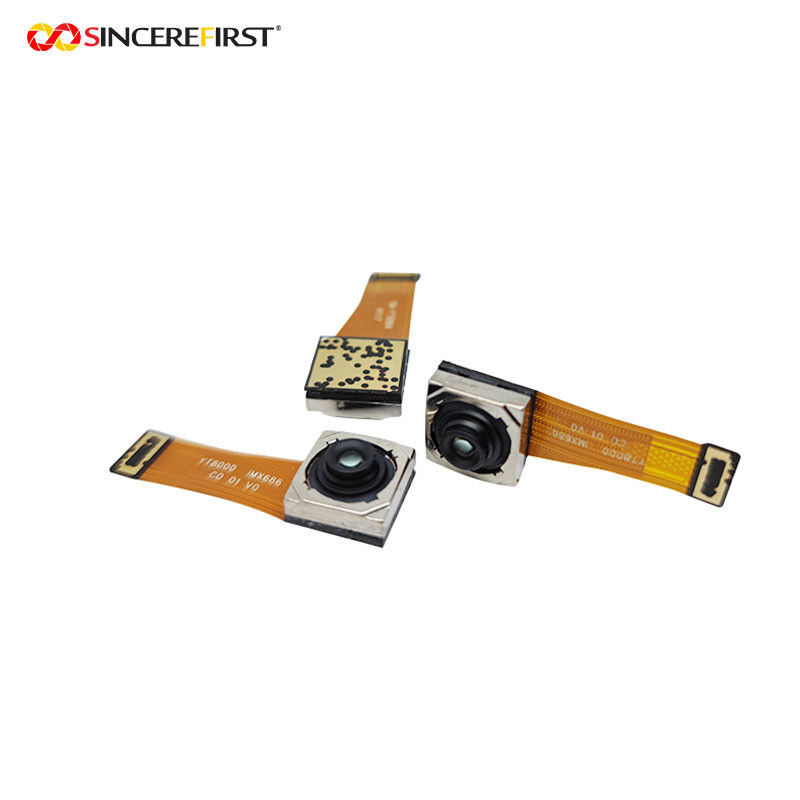

Caméra de haute résolution du module 64mp Sony Imx 686 de caméra de MIPI

Module de haute résolution de caméra de Mipi de capteur de 64mp Sony IMX686 pour Smartphone

Specificaitons

Description

Sony IMX686 est un capteur de la caméra 64MP avec une résolution de pixel de 9248 x de 6944. Ce capteur mesure 1/1.7-inch dans la taille, appareillé avec une dimension du pixel 1.6um. Il adopte le capteur de retour-illuminé et empilé de Sony de CMOS d'image pour réaliser l'image à grande vitesse capturant par des circuits de convertisseur d'A/D de parallèle de colonne et l'image de sensibilité et à faible bruit élevée (rivalisant avec le capteur conventionnel d'image de CMOS) par la structure de pixel de représentation lumineuse par postérieur. Le filtre de mosaïque de couleur primaire de colorant de R, de G, et de B est utilisé. Il fonctionne avec quatre tensions d'alimentation électrique : l'analogue 2,9 V et 1.8V, 1,1 V numériques et 1,8 V pour l'interface d'entrée-sortie et réalise la consommation de puissance faible.

Caractéristiques

◆capteur De retour-illuminé et empilé d'image de CMOS
◆Disposition de filtre de couleur du codage de Bayer de quadruple (QBC)
◆Foyer automatique de détection de phase (PDAF)
◆Débit d'images élevé
résolution de 30fps@Full (Re-mosaïque de QBC)
30fps@QBC-HDR
30fps@V2H2 QBC-HDR
pixel adjacent Binning (16 de 120fps@2x2 : 9)
pixel adjacent Binning V2H2 (16 de 240fps@2x2 : 9)
◆Rapport de signal-bruit élevé (SNR)
◆Double opération de synchronisation de capteur
◆2D correction dynamique intégrée de pixel de défaut (DPC)
◆Lentille ombrageant la correction (LSC)
◆Capteur de température intégré
◆Format visuel de sortie de 10 CRUS, 8 CRUS, RAW14 (QBC HDR sans Tone Mapping locale)
◆Fonction de Re-mosaïque de QBC
◆Mode superbe de nuit
◆Fonction de QBC HDR
◆Deux PLLs pour la génération d'horloge indépendante pour le contrôle de pixel et l'interface de sortie de données
◆Sortie de données CSI-2 périodiques
MIPI D-PHY 2lane/4lane, maximum 2.5Gbps/lane, ver de D-PHY Spec. 1,2 conformes
MIPI C-PHY 1/2/3trio, 4.5Gsps/Trio maximum, ver de C-PHY Spec. 1,2 conformes
◆communication périodique à 2 fils (appuis I2C « mode rapide », « plus de Rapide-mode » et I3C)
◆peu 5K de ROM d'OTP pour des utilisateurs

Applications

smartphone, industriel, médical, vision par ordinateur, pour le contrôle d'accès, pour des microscopes, pour le trafic futé, éducation, pour la recherche et développement, pour la vente au détail, pour la métrologie, pour les dispositifs inclus, pour l'industrie automobile, agriculture, pour des UAV, pour l'électronique, pour la robotique, pour la surveillance de trafic
