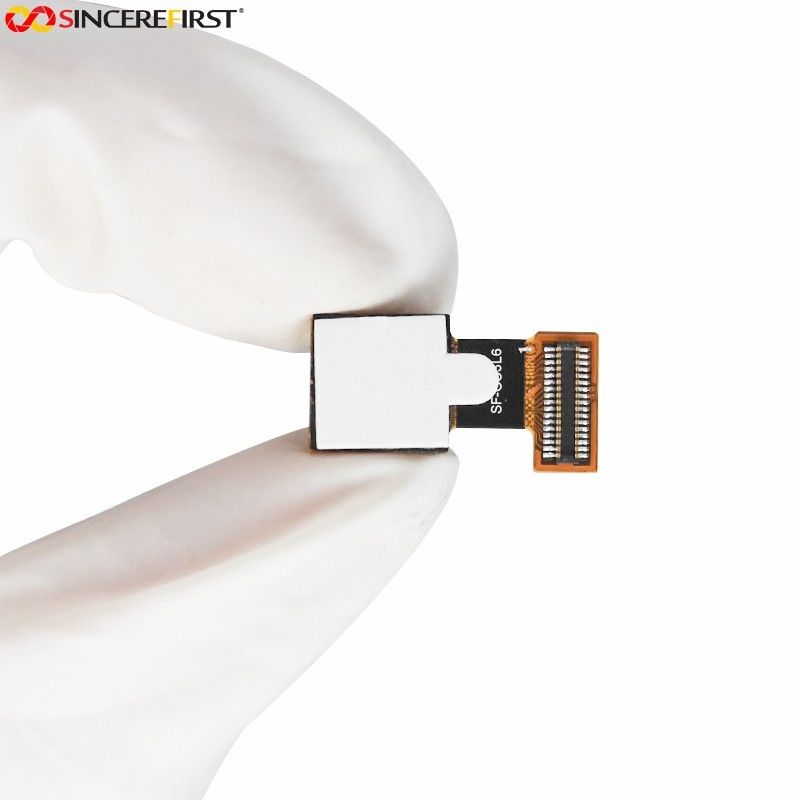

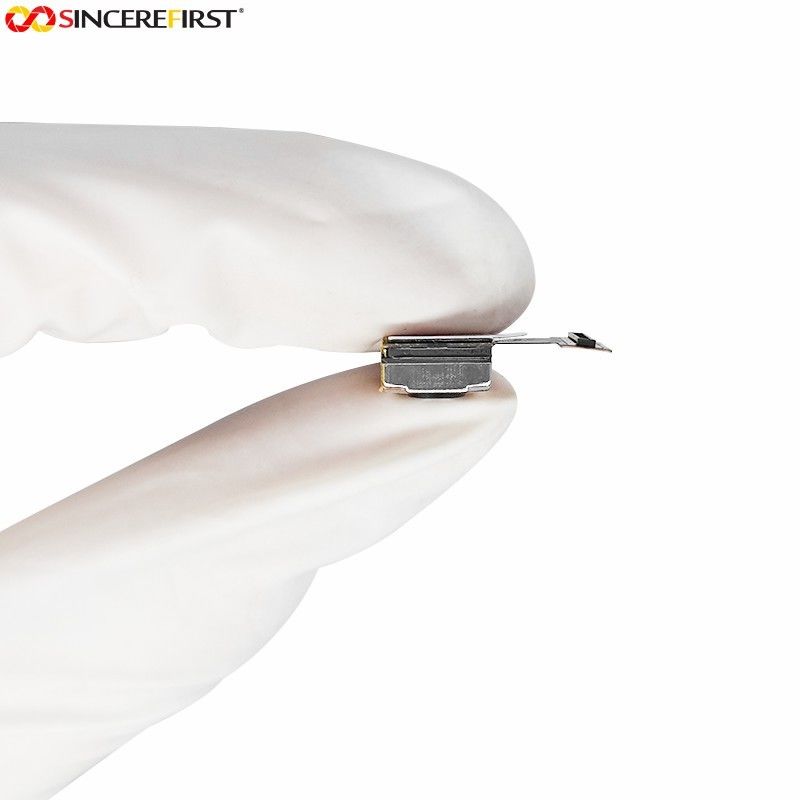

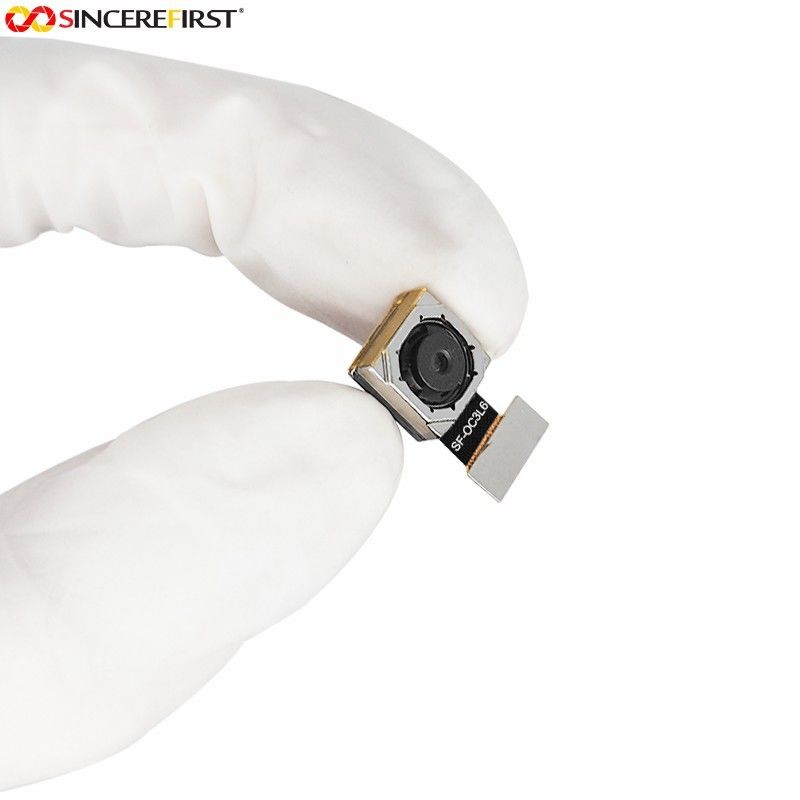

module de caméra du capteur S5K3L6 Mipi d'image de 13mp Samsung CMOS pour le balayage
Specificaitons
| Capteur d'image | 1/3.06' “S5K3L6XX03-FGX9 |
| Taille de pixel | 1.12μm (H) X 1.12μm (V) |
| Résolution | 13 Megapixel 4224H X 3136V |
| Interface | 30pin MIPI |
| Champ de vision | 82° |
| Type de foyer | Foyer automatique |
| Distance objective | 10cm à l'infini |
| Type de volet | Volet de roulement |
| Longueur focale | 3.65mm |
| AVDD | 2.8V |
Description
S5K3L6 est une puce fortement intégrée de caméra de pixel de 13M qui inclut un capteur d'image de CMOS (CIS), la fonctionnalité de correction d'image et la transmission en série utilisant 4 la ruelle MIPI. Il est fabriqué utilisant le processus de capteur d'image de SAMSUNG CMOS développé pour que des applications de représentation réalisent un photodétecteur à haute efficacité et de basse puissance. Le capteur se compose de 4208 pixels efficaces du × 3120 (4224 pixels actifs de × 3136) qui assortit le format 1/3-inch optique.
Le CIS a des rangées du bit CDA de la sur-puce 10 pour digitaliser la sortie de pixel et le double échantillonnage corrélé parpuce (CDS
pour réduire le bruit fixe de modèle (FPN) rigoureusement. Il incorpore des fonctions de caméra de sur-puce telles que des données binning.
formatage de données.
S5K3L6 convient à l'alimentation d'énergie de with2.8V/1.05 V de module de caméra de puissance faible.
Caractéristiques
◆capteur 13Mp avec 1/3" optique
◆Taille de pixel d'unité : μm 1,12 x 1,12 um
◆Résolution efficace : 4208 (h) pixels du × 3120 (v)
◆Résolution active : 4224 (h) pixels du × 3136 (v)
◆Filtre de couleur : Modèle de RVB Bayer
◆Type de volet : Volet de roulement électronique et remise globale
◆Débit d'images de Max. Normal : 30 fps @ pleins
◆Débit d'images de Max. Video : 60 fps @ FHD, 120fps @ HD
◆Débit : 1,25 GBP/ruelle
◆Exactitude de CDA : 10 bits
◆Interfaces : MIPI CSI-2 (1,25 GBP par ruelle, 4 ruelles) Formats de sortie - RAW8 (tronqué), RAW10
◆Interface de contrôle : I2C-compatible/2' soutien slave d'adresse de ND I2C de double caméra
◆3,5 Kbits de mémoire de la Sur-puce OTP pour des utilisateurs
◆Gain analogue x16
◆Secousse verticale et mode horizontal de miroir
◆Moyen-sous-échantillonnage - 2/2
◆Mauvaise correction de pixel
◆Génération de modèle de test intégré
◆Tension d'alimentation : 2,8 V pour l'analogue, 1,8 V ou 2,8 V pour l'entrée-sortie, et 1,05 V pour l'approvisionnement numérique de noyau
◆Température de fonctionnement : – ℃ 30 + au ℃ 70
◆Structure de l'illumination de postérieur (BSI)
Applications
Balayage de code barres
balayage 3D
Réalité virtuelle/augmentée
Cheminement de position
Reconnaissance de geste
Vision par ordinateur
Balayage biométrique
