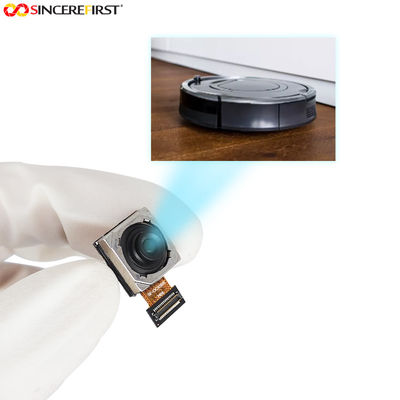

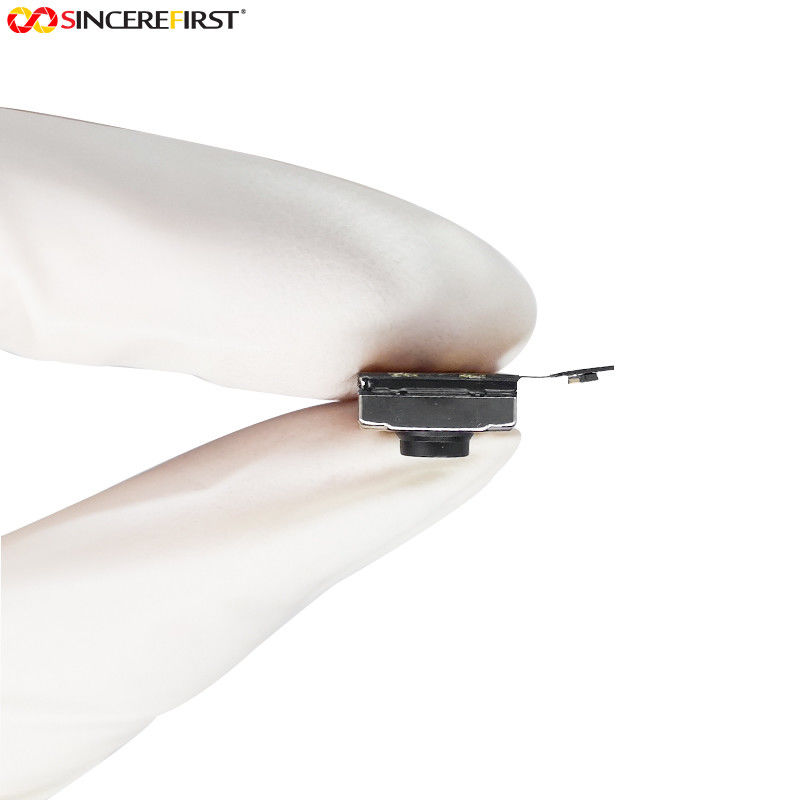

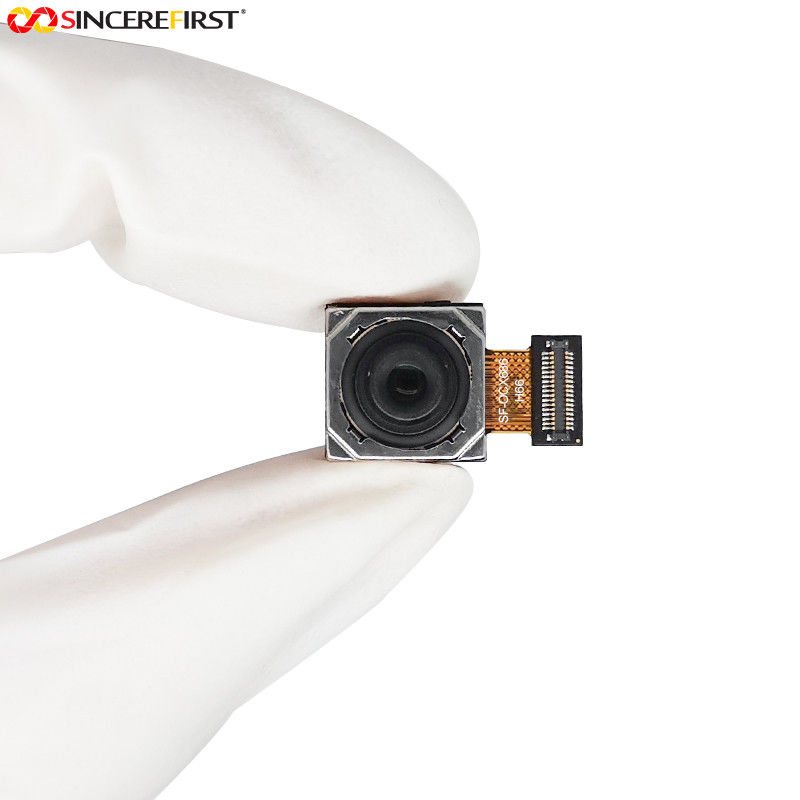

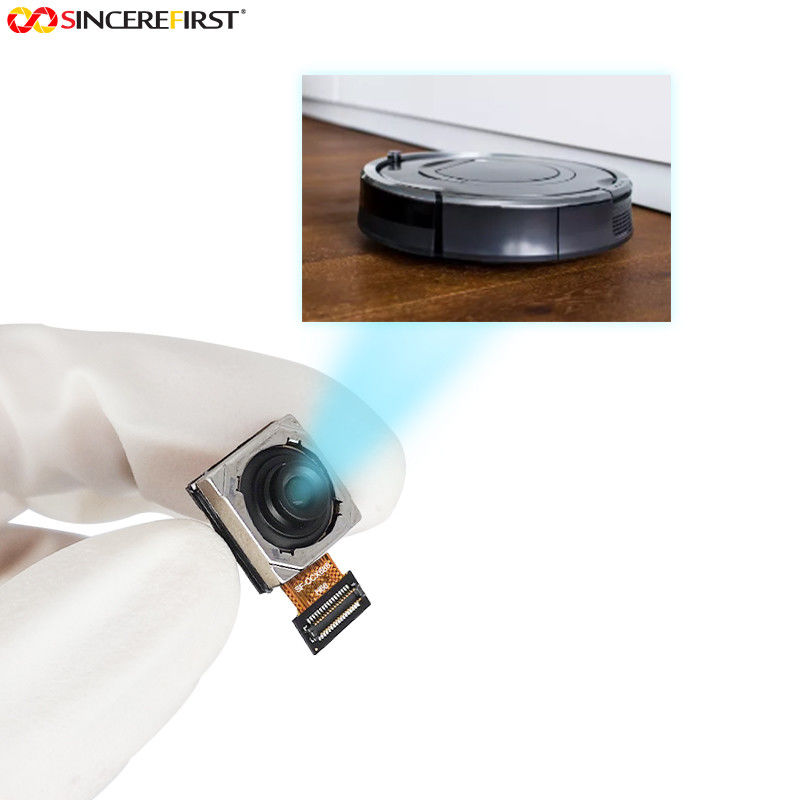

Lentille 6P méga du pixel 1/1.73 du module 64 de caméra de Sony IMX686 FPC

Module mobile automatique de caméra de capteur d'image du foyer 64mp Sony IMX686

Specificaitons

Description

IMX686 est des 9,251 millimètres diagonal (type 1/1,73) le type actif de pixel de 64 Méga-pixels CMOS capteur empilé d'image avec une rangée carrée de pixel. Il adopte le capteur de retour-illuminé et empilé de Sony de CMOS d'image pour réaliser l'image à grande vitesse capturant par des circuits de convertisseur d'A/D de parallèle de colonne et l'image de sensibilité et à faible bruit élevée (rivalisant avec le capteur conventionnel d'image de CMOS) par la structure de pixel de représentation lumineuse par postérieur. Le filtre de mosaïque de couleur primaire de colorant de R, de G, et de B est utilisé. Il fonctionne avec quatre tensions d'alimentation électrique : l'analogue 2,9 V et 1.8V, 1,1 V numériques et 1,8 V pour l'interface d'entrée-sortie et réalise la consommation de puissance faible. En outre, ce produit est conçu pour l'usage dans le téléphone mobile et la tablette. En employant ceci pour une autre application, Sony Semiconductor Solutions Corporation ne garantit pas la qualité et la fiabilité du produit. Par conséquent, n'employez pas ceci pour des applications autres que le téléphone mobile et la tablette. Consultez votre représentant de commerce de Sony Semiconductor Solutions Corporation si vous avez n'importe quelles questions.

Caractéristiques

◆capteur De retour-illuminé et empilé d'image de CMOS

◆Disposition de filtre de couleur du codage de Bayer de quadruple (QBC)

◆Foyer automatique de détection de phase (PDAF)

◆Haut pixel adjacent Binning (16 de 30fps@QBC-HDR 30fps@V2H2 QBC-HDR 120fps@2x2 de résolution de 30fps@Full de débit d'images (Re-mosaïque de QBC) : 9) pixel adjacent Binning V2H2 (16 de 240fps@2x2 : 9)

◆Rapport de signal-bruit élevé (SNR)

◆Double opération de synchronisation de capteur

◆2D correction dynamique intégrée de pixel de défaut (DPC)

◆Lentille ombrageant la correction (LSC)

◆Capteur de température intégré

◆Format visuel de sortie de 10 CRUS, 8 CRUS, RAW14 (QBC HDR sans Tone Mapping locale)

◆Fonction de Re-mosaïque de QBC

◆Mode superbe de nuit

◆Fonction de QBC HDR

◆Deux PLLs pour la génération d'horloge indépendante pour le contrôle de pixel et l'interface de sortie de données

◆Sortie de données CSI-2 périodiques
MIPI D-PHY 2lane/4lane, Max.2.5Gbps/laneD-PHYspec.ver.
MIPI C-PHY1/2/3trio.Max4.5Gsps/TrioC-PHYspec.ver.1.2 conforme
◆communication périodique à 2 fils (appuis I2C " plus rapide de Rapide-mode de "" de mode " et I3C)
◆peu 5K de ROM d'OTP pour des utilisateurs

Structure de dispositif

◆Capteur d'image de CMOS

◆Taille d'image : Diagonale 9,251 millimètre (type 1/1,73)

◆Nombre de pixels efficaces : 9344 (h) × 7024 (v) pixels d'approximativement 65,6 M

◆Nombre de pixels actifs : 9248 (h) × 6944 (v) pixels d'approximativement 64,2 M

◆Taille de puce : 8,638 millimètres de × de (h) 6,460 millimètre (v)

◆Taille de cellules d'unité : 0,80 μm du × 0,80 du μm (h) (v)

◆Matériel de substrat : Silicium

Applications

industriel, médical, vision par ordinateur, pour le contrôle d'accès, pour des microscopes, pour le trafic futé, éducation, pour la recherche et développement, pour la vente au détail, pour la métrologie, pour les dispositifs inclus, pour l'industrie automobile, agriculture, pour des UAV, pour l'électronique, pour la robotique, pour la surveillance de trafic
