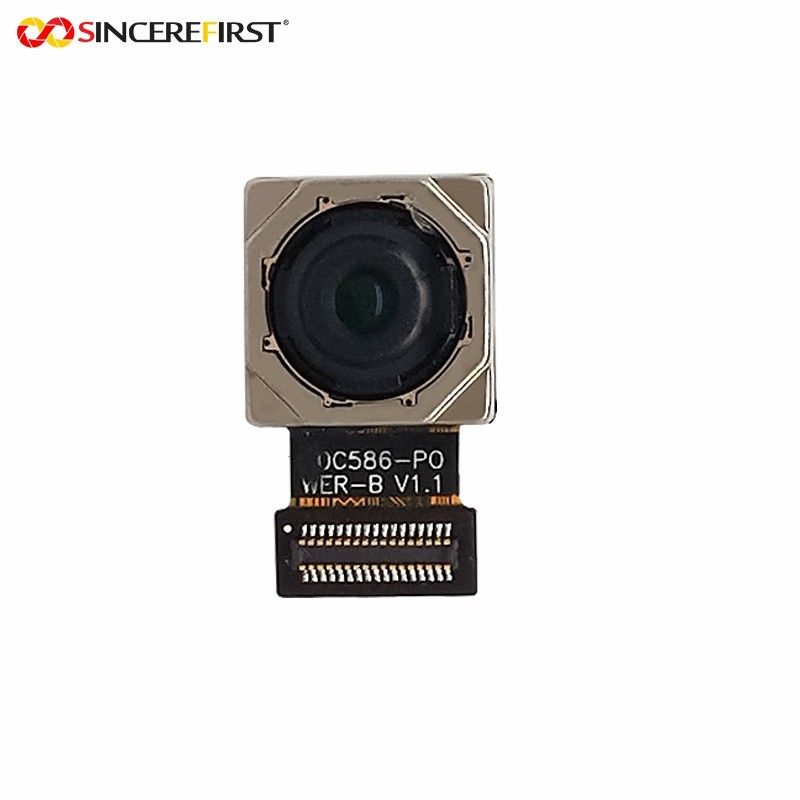

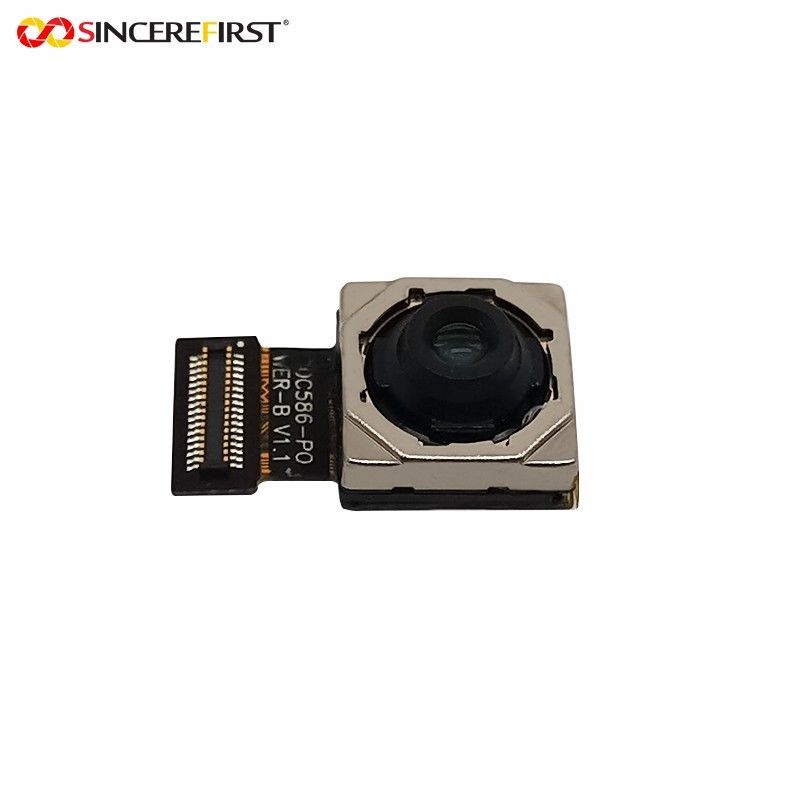

Module de caméra optique Sony IMX586 VCM CMOS pour drones et FPV
Les spécifications
| Capteur | Nom de l'établissement |
| Les mégapixels | 48 MP |
| Taille des pixels | 0Le nombre de fois où les données sont utilisées est supérieur ou égal au nombre de fois où les données sont utilisées. |
| Interface | MIPI |
| Application du projet | Drone, FPV |
| Type de capteur | CMOS |
| Voltage d'alimentation | Le système d'exploitation de l'appareil doit être équipé d'un système d'exploitation de l'appareil. |
| Taux d'images | 30 à 480 images par seconde |
| Le montant de l'allocation est calculé à partir de la valeur de l'allocation | 78° |
| Le pinot | 30 épingles |
Définition
L'IMX586 est un capteur d'image en diagonale de 8 000 mm (type 1/2.0) CMOS actif de 48 mégapixels avec une matrice de pixels carrés. It adopts Sony's back-illuminated and stacked CMOS image sensor to achieve high speed image capturing by column parallel A/D converter circuits and high sensitivity and low noise image (comparing with conventional CMOS image sensor) through the backside illuminated imaging pixel structureIl fonctionne avec cinq tensions d'alimentation: analogique 2.9 V et 1.8 V, numérique 1.1 V, P L L-PHY 1.1 V et 1.8 V pour l'interface entrée/sortie et permet une faible consommation d'énergie.
Caractéristiques
◆ Capteur d'image CMOS rétroéclairé et empilé
◆Arrangement du filtre à couleurs à codage Quad Bayer
◆Focus automatique de détection de phase (PDAF)
◆Rate d'images élevée 30fps@Résolution complète (QBC Re-mosaïque) / 30fps@QBC-HDR / 120fps@2x2 Binding des pixels adjacents (16:9) / 240fps@2x2 Binning des pixels adjacents V2H2 ((16:9)
◆Ratio signal/bruit élevé (SNR)
◆Opération de synchronisation à deux capteurs
◆Correction dynamique intégrée des défauts de pixels 2D
◆Correction de l'ombrage des lentilles (LSC)
◆Sensor de température intégré
◆Format vidéo de sortie RAW10/8, COMP8
◆QBC Fonction de ré-mosaïque
◆ fonction QBC HDR
◆Deux PLL pour la génération d'horloges indépendantes pour le contrôle des pixels et l'interface de sortie des données
◆Série de données de sortie CSI-2 MIPI D-PHY 2 voies / 4 voies, maximum 2,5 Gbps par voie, spécification D-PHY version 1.2 conforme MIPI C-PHY 1/2/3trio, maximum 2,5 Gsps/Trio, spécification C-PHY version 1.0 conforme
◆communication série à deux fils (supporte I2C "mode rapide" et "mode rapide plus")
◆ 28K bits de ROM OTP pour les utilisateurs
Structure du dispositif
◆ Capteur d'image CMOS
◆Taille de l'image: diagonale 8 000 mm (type 1/2.0)
◆Nombre total de pixels: 8032 (H) × 6248 (V) environ 50,18 M pixels
◆Nombre de pixels efficaces: 8032 (H) × 6088 (V) approximativement 48,89 M pixels
◆Nombre de pixels actifs: 8000 (H) × 6000 (V) approximativement 48,00 M pixels
◆Taille de la puce: 7,504 mm (H) × 5,659 mm (V)
◆Taille des cellules unitaires: 0,80 μm (H) × 0,80 μm (V)
◆Matériau du substrat: silicium
Les demandes
Des robots, des drones
Caméras d'action
Applications de numérisation 3D
Caméra pour animaux de campagne
Enregistrement au ralenti
La vision artificielle, etc.
