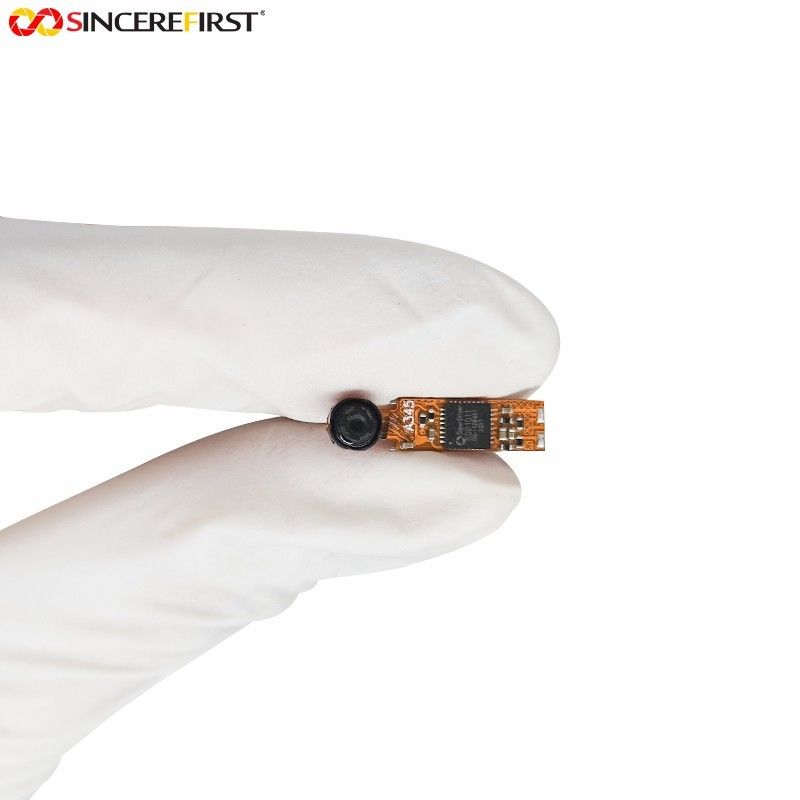

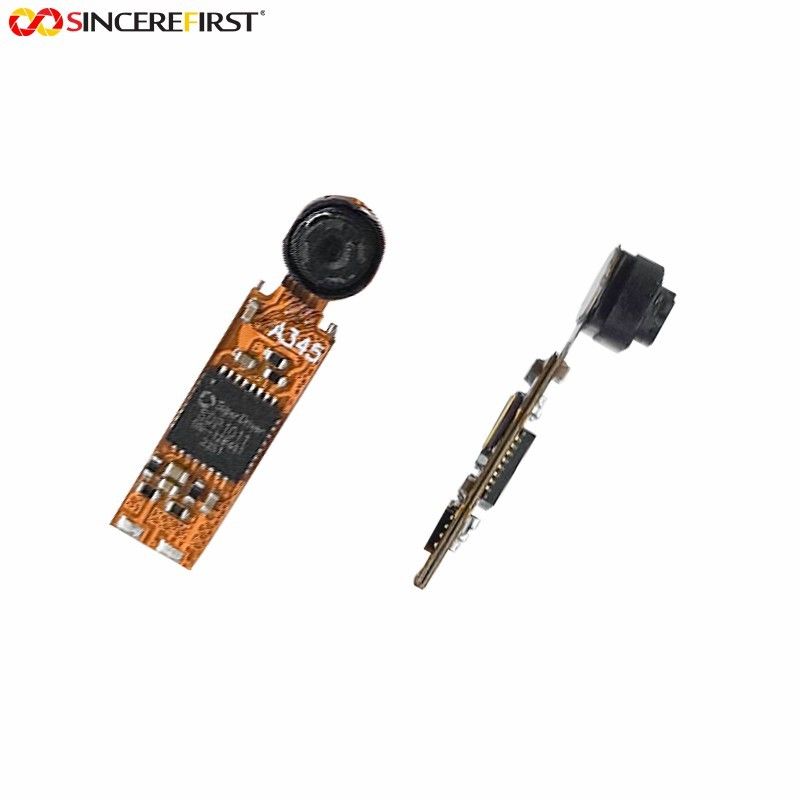

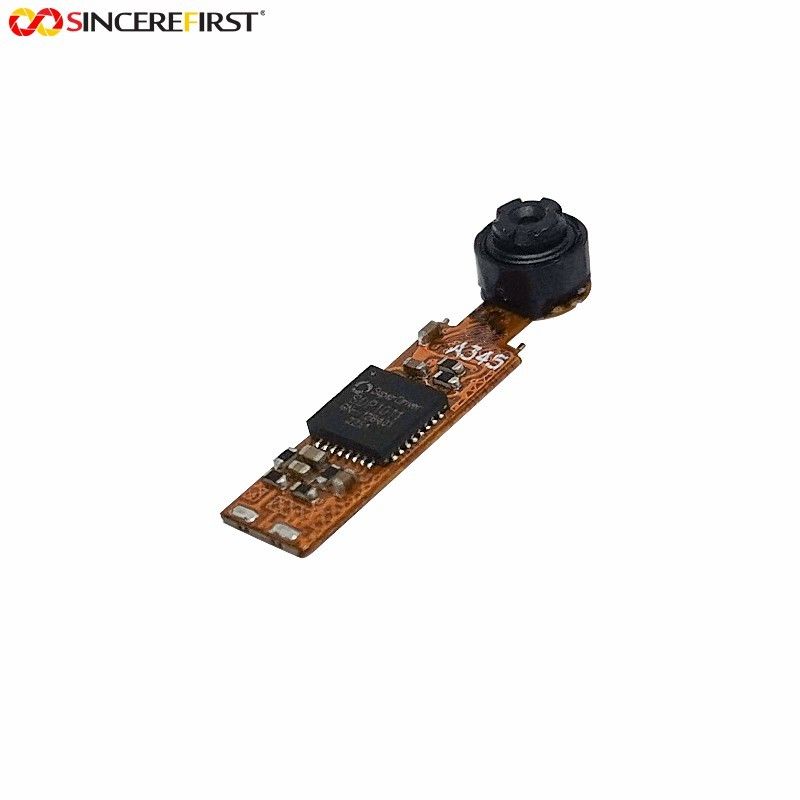

Module de caméra d'Endoscope de capsule d'endoscopie du capteur BF3A03 de VGA CMOS
Specificaitons
| Humidité fonctionnante |
(- 10°C + à 50°C) |
| Rapport de S/N | ≥38.7dB |
| Gray Rating | 13ème rang |
| Volet électronique | volet de roulement 1/60S-5.7μS |
| Illumination minimum | OR |
| AWB | SUR |
| LED | OR |
| EFL | 2cm-6cm±2% |
| DOF | 20mm-60mm±2% |
| Essai de stockage | La température de ciel et terre : - 20°C~+70°C |
Description
Le BF3A03 est une puce fortement intégrée de caméra de VGA qui inclut le capteur d'image de CMOS (CIS et functionISP de traitement des signaux d'image). Il est fabriqué avec le processus de capteur d'image du CMOS le plus avancé du monde pour réaliser l'utra-bas nolse foncé. sensibilité de hiah et système imading de nower très bas. le consisis de capteur de la rangée efficace d'un pixel 648 x 488 qui a un format optique de 1/6.5 pouces. Elle a intégré le bruit décommandant des circuits de CDS (double échantillonnage corrélé), gain global analogue et le contrôleur séparé de gain de R/G/B, la compensation de niveau noire automatique et l'ISP de sur-puce du bit ADC.The de la sur-puce 10 fournit les EA très lisses (exposition automatique) et le contrôle précis d'AWB (équilibre blanc automatique). Il fournit de divers formats de données tels que Bayer RVB, RGB444. 4:2 de RGB555.RGB565.YCBCR : 2. Il a un interface série à deux fils utilisé généralement pour que le centre serveur commande
fonctionnement du capteur entier. Le produit est capable du fonctionnement à jusqu'à 60 images par seconde à l'horloge 48MHZ en mode de VGA. avec le contrôle complet d'utilisateur de la qualité d'image et du formatage de données. Toutes les fonctions à traitement d'images exigées comprenant le contrôle d'exposition, contrôle d'équilibre blanc, contrôle de saturation de couleur et ainsi de suite, sont également programmables par l'autobus périodique à deux fils.
Caractéristiques
◆Format optique standard de 1/6.5 pouces
◆30 cadres/horloge 24MHz principale de mode VGA de sec @.
◆60 cadres/horloge 48MHz principale de mode VGA de sec @.
◆Bruit foncé très réduit à température élevée.
◆Divers formats de sortie : YCBCR4 : 2:2RGB444, RGB555.RGB565.Raw Bayer 648 x 488
◆Alimentation d'énergie : 2.7~3.1Vfor core1.7~3.1Vfor l/o
◆Miroir horizontal de Nertical.
◆annulation du clignotement 50/60Hz.
◆Capacité programmable d'entraînement d'O
◆Contrôle noir automatique d'evel.
◆fonction de traitement de lmage : Lentille ombrageant la correction, correction gamma, mauvaise correction de pixel, interpolation de couleur. Détection de peau. Filtre passe-bas, conversion d'espace chromatique, exposition de correction de couleur, de bord Enhancement.Auto, saturation et contraste de couleur blanche automatique d'équilibre. et les données composent la conversion.
◆génération de carte-test de Sur-puce de beaucoup de types comprenant le client programmable
◆Paquet : CSP, nus meurent

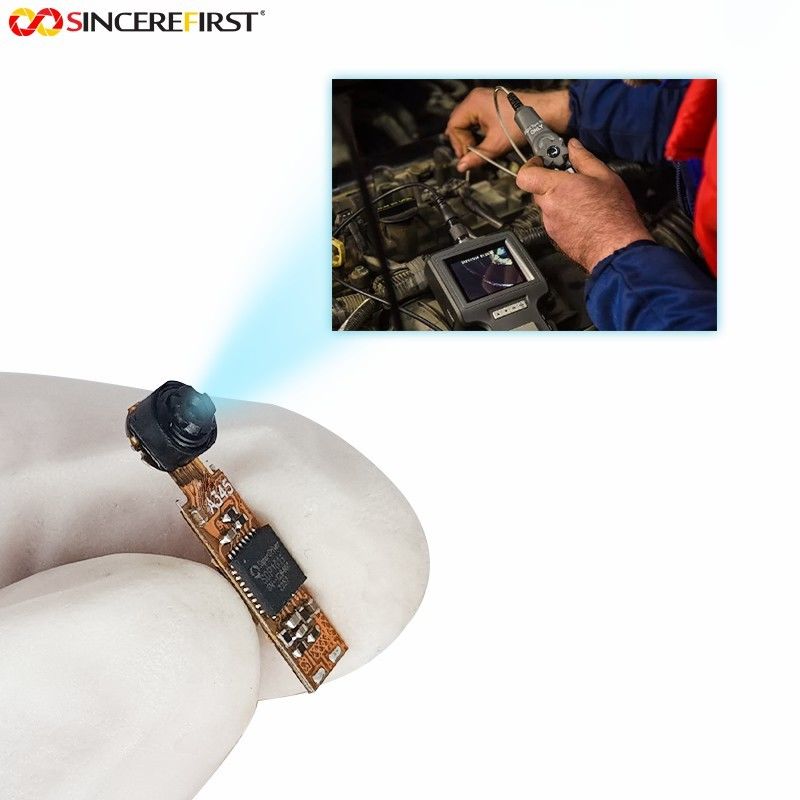

Applications
Capsule d'endoscopie
Caméras de téléphone mobile
Caméras de carnet et de PC de bureau
PDAS
Jouets
Appareils photo et caméscopes de Digital
Équipements visuels de téléphonie et de communication
Systèmes de sécurité
Systèmes industriels et environnementaux
