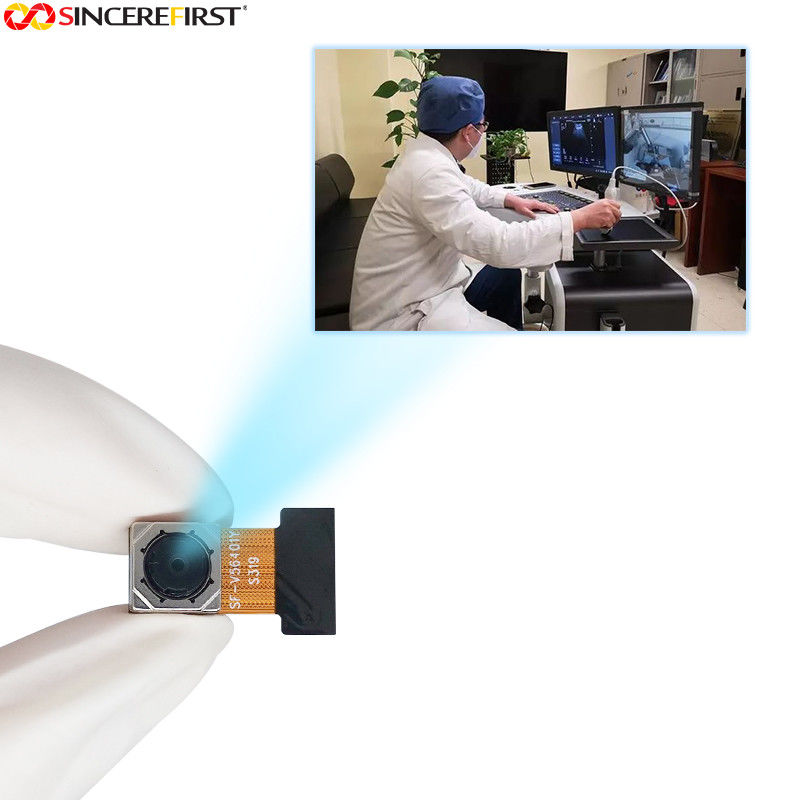

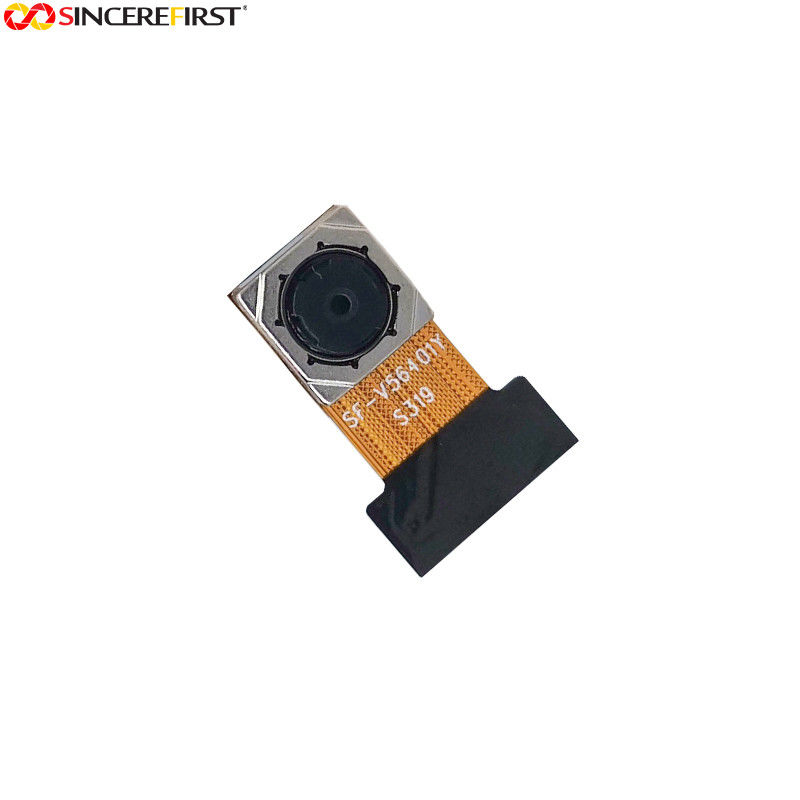

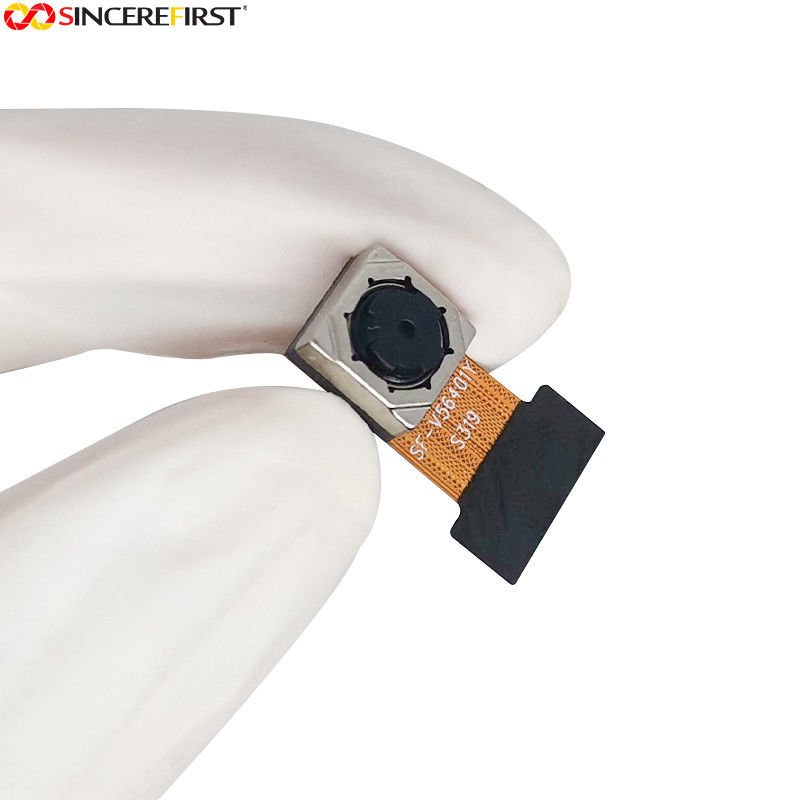

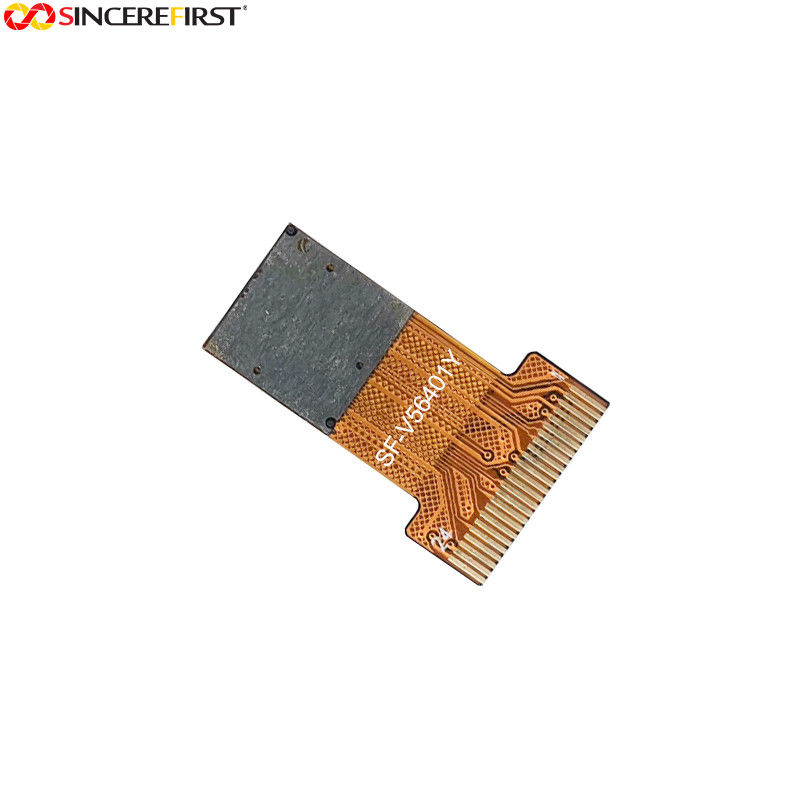

OV5640 Capteur d'image Module de caméra Module de caméra CMOS Distance de mise au point 200 cm

Capteur d'image CMOS OV5640 Capteurs d'image et caméra et modules Module caméra

Description du produit:

Le capteur d'image OV5640 (en couleur) est un capteur à basse tension, haute performance,Capteur d'image CMOS de 1/4 pouce de 5 mégapixels qui fournit la fonctionnalité complète d'une caméra à puce unique de 5 mégapixels (2592×1944) utilisant la technologie OmniBSITM dans un petit emballage d'empreinteIl fournit des images en plein cadre, en sous-échantillonnage, en fenêtre ou à échelle arbitraire de 8 bits / 10 bits dans divers formats via le contrôle de l'interface Serial Camera Control Bus (SCCB).

L'OV5640 dispose d'un tableau d'image capable de fonctionner à une vitesse allant jusqu'à 15 images par seconde (fps) en résolution de 5 mégapixels avec un contrôle complet de l'utilisateur sur la qualité de l'image, le formatage et le transfert de données de sortie.Toutes les fonctions de traitement d'image requises, y compris le contrôle de l'exposition, les gammas, la balance du blanc, la saturation des couleurs, le contrôle des teintes, l'annulation de pixels défectueux, l'annulation du bruit, etc.,sont programmables via l'interface SCCB ou un microcontrôleur intégréL'OV5640 comprend également un moteur de compression pour une puissance de traitement accrue.Les capteurs d'image Omnivision utilisent une technologie de capteur exclusive pour améliorer la qualité de l'image en réduisant ou en éliminant les sources d'éclairage/électrique communes de contamination de l'image., tels que le bruit de motif fixe, le frottement, etc., pour produire une image couleur propre et entièrement stable.

Caractéristiques:

◆1,4 μm x 1,4 μm de pixels avec technologie OmniBSI pour des performances élevées (haute sensibilité, faible bruit croisé, faible bruit, efficacité quantique améliorée)
◆taille optique de 1/4"
◆fonctions de contrôle automatique de l'image: contrôle automatique de l'exposition (AEC), équilibre automatique du blanc (AWB), filtre automatique à bande (ABF), détection automatique de la luminance de 50/60 Hz,et étalonnage automatique du niveau noir (ABLC)
◆commandes programmables pour la fréquence d'images, contrôle de la taille/position/poids de 16 zones AEC/AGC, miroir et retournement, recadrage, fenêtre et panoramique
◆contrôle de la qualité de l'image: saturation des couleurs, teinte, gammas, netteté (amélioration des bords), correction de l'objectif, suppression des pixels défectueux et suppression du bruit
◆support pour les formats de sortie: RAW RGB, RGB565/555/444.CCIR656, YUV422/420, YCbCr422 et compression
◆support pour les opérations vidéo ou instantanées
◆support pour le mode LED et flash
◆support de la synchronisation interne et externe des images pour le mode d'exposition

◆support pour le sous-échantillonnage horizontal et vertical.
◆support pour minimiser les artefacts sur l'image contenue dans le contenu
◆support pour la compression de données
◆support anti-tremblement
◆interface SCCB série standard
◆interface de sortie parallèle à port vidéo numérique (DVP) et interface de sortie MIPI à double voie
◆ régulateur intégré de 1,5 V pour l'alimentation du cœur
◆capacité d'entraînement d'E/S programmable, configuration d'E/O à trois états
◆support pour l'annulation du soleil noir
◆support pour les tailles d'images: 5 mégapixels, et toute taille arbitraire à partir de 5 mégapixels
◆support pour le contrôle de mise au point automatique (AFC) avec pilote VCM AF intégré
◆microcontrôleur intégré
◆convient pour des modules de 8,5 x 8,5 x < 6 mm avec des emballages CSP et RW

Applications:

Le capteur OV5640 est également utilisé dans les applications automobiles et industrielles.y compris les systèmes de caméra, des systèmes de sécurité et des systèmes de vision artificielle.
