Module à caméra nue intégrée CMOS à LED industriel et médical

Module à caméra nue intégrée CMOS à LED industriel et médical

Description du produit:

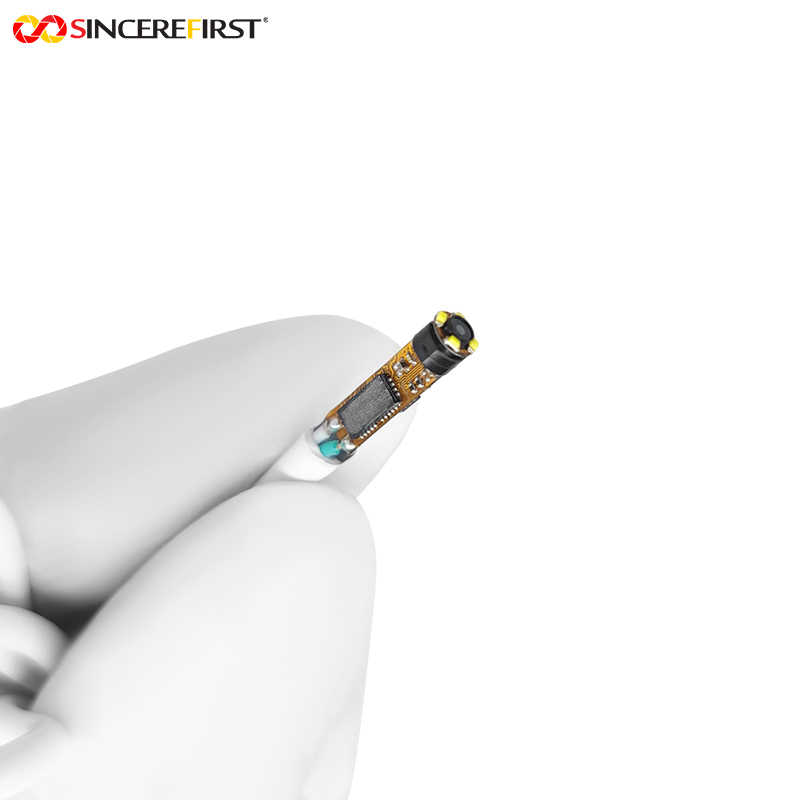

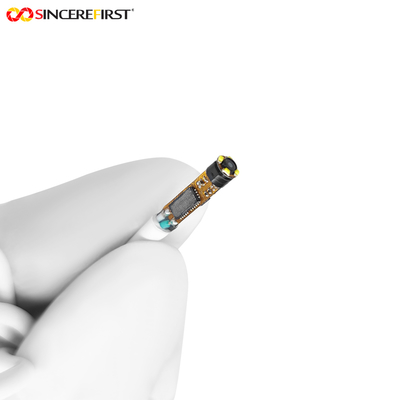

• Il s'agit d'un module de caméra CMOS intégré à l'endoscope industriel et médical à LED, qui adopte le capteur d'image OmniVision OV9734.d'une résolution de 1280x720 et d'une vitesse maximale de 30 FPSAvec une taille de capteur de 1/9 de pouce et une taille de pixel de 1,4 μm x 1,4 μm, il équilibre les performances de détail de l'image dans une conception miniaturisée.En termes de configuration optique, le module est équipé d'une ouverture F4.0 et d'une distance focale de 1,25 mm, avec une plage de mise au point de 10 à 100 mm, un champ de vision diagonal de 90° et une distorsion contrôlée à < -20%.Il adopte une méthode de mise au point manuelle, combiné à une lentille de 3,6 mm de diamètre et à une conception intégrée, offrant une plus grande flexibilité d'intégration sous forme de module nu.la lentille intègre 4 perles LED pour assurer l'éclairage dans des environnements sombres, et le processus de production adopte la technologie SMT et le processus AA pour assurer la stabilité du produit.

Caractéristiques:

1. Équilibrage de la mini et de la capacité d'imagerie: la combinaison d'un capteur de 1/9 pouces et de pixels de 1,4 μm x 1,4 μm permet d'obtenir un équilibre entre un design compact et une qualité d'image claire avec un diamètre de lentille mince de 3,6 mm,le rendant adapté au fonctionnement dans des espaces étroits.
2.Performance optique adaptée à tous les scénarios: le champ de vision de 90° facilite la maîtrise rapide des mises en page de scène à grande échelle,la plage de mise au point de 10 à 100 mm permet de basculer avec précision entre l'observation détaillée à courte portée et la présentation panoramique à moyenne portée, et la faible distorsion de < - 20% réduit la distorsion de l'image.
3.Opération et fiabilité exceptionnelles: la conception de mise au point manuelle assure un contrôle précis, la technologie SMT et le processus AA assurent la précision d'alignement de l'objectif et du capteur,et les 4 perles LED intégrées fournissent une lumière supplémentaire stable pour les environnements sombres.

4.Haute flexibilité d'intégration: la forme du module nu est pratique pour que les fabricants en aval puissent réaliser un développement secondaire en fonction des besoins,et la conception intégrée améliore l'adaptabilité des installations.

Paramètres techniques:

Applications:

Champ d'inspection industrielle:Il peut être utilisé pour la détection de la corrosion des parois intérieures des pipelines, l'inspection de la structure interne du moteur, etc. Le diamètre de 3,6 mm pénètre facilement dans des canaux étroits,le champ de vision de 90° couvre rapidement la zone de détection, et la mise au point rapprochée de 10 mm peut identifier des rayures ou des usures fines de 0,1 mm.
Champ de diagnostic auxiliaire médical:Convient pour les examens endoscopiques tels que les voies digestives et respiratoires.L'éclairage supplémentaire LED garantit la luminosité de l'image dans des environnements intérieurs sombres, et la faible caractéristique de distorsion améliore la précision de l'observation des lésions.

champ de détection électronique de précision:Il peut observer des structures fines telles que les joints de soudure des circuits imprimés et les broches de puce.et la mise au point manuelle peut capturer avec précision l'état détaillé des composants électroniques.

Processus personnalisé:

1Vous pouvez fournir des dessins ou des échantillons, ainsi que des documents demandés et développés parnotre équipe d'ingénieurs.
2Communication ou réunion
3Nous communiquerons avec vous en détail pour déterminer le produit dont vous avez besoin et essayer de définir le produit le plus approprié pour vous
selon vos besoins.
4. Développement de l'échantillon
5. Déterminer les détails de la Le comité d'experts est chargé d'élaborer un plan d'expérience et d'établir les délais de livraison.
6Tests d' échantillons
7Test et âge sur votre demande, résultats de test, pas besoin de modifier, production en série.
