Module de caméra endoscopique industrielle LED sans fil avec capteur BF2013 de 3,5 mm de diamètre

Description du produit :

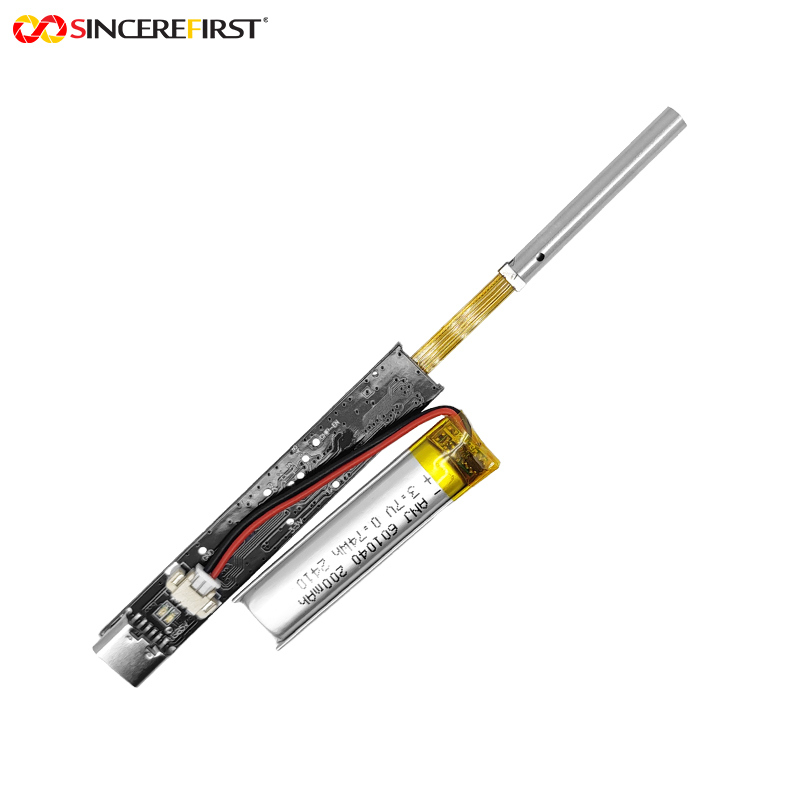

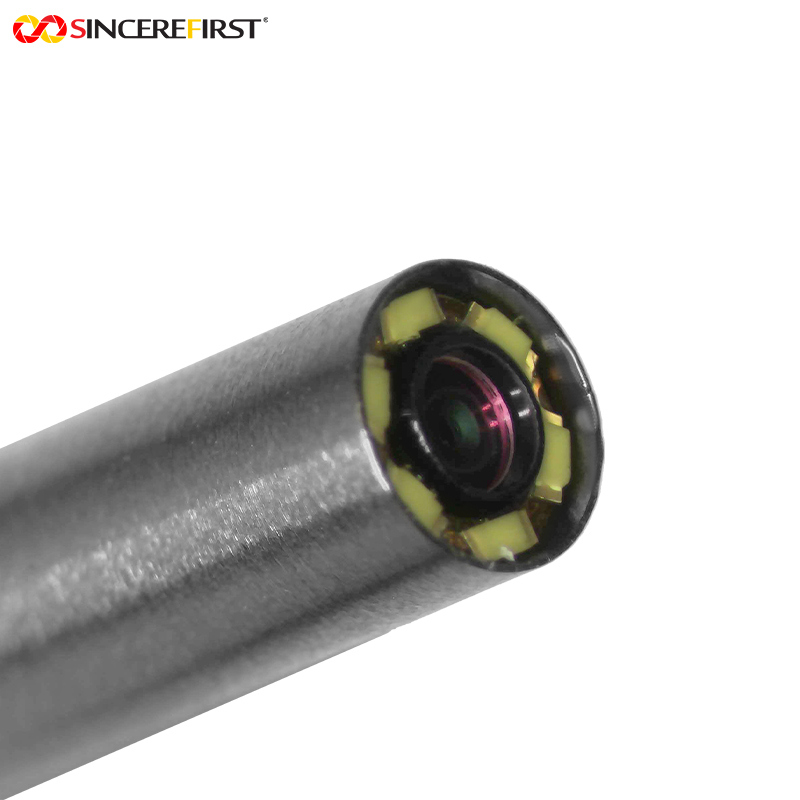

- Il s'agit d'un module de caméra endoscopique industrielle LED sans fil avec capteur BF2013 de 3,5 mm de diamètre. Au cœur de ce module se trouve le capteur d'image couleur CMOS BF2013, qui possède 300 000 pixels effectifs, prend en charge une résolution VGA de 640 × 480 et offre une fréquence d'images maximale de 30 FPS, garantissant des images dynamiques fluides sans latence. Le capteur mesure 1/31 pouce, avec une dimension de pixel unique de 2,25 μm × 2,25 μm, une conception qui améliore considérablement la sensibilité à la lumière. Son système optique offre un champ de vision de 88 °, et la plage de mise au point précise de 20 à 60 mm correspond parfaitement au cercle d'imagerie maximal de 4,8 mm, ce qui le rend idéal pour les besoins d'observation à courte portée. Un mécanisme de mise au point manuelle est adopté pour garantir des images claires à différentes distances de travail.Le module est doté d'une conception structurelle intégrée ; son objectif ultra-mince de 3,5 mm est protégé par une coque en acier haute résistance, et l'intérieur intègre 6 micro-LED 0402 pour fournir un éclairage uniforme dans les environnements sombres. Les données sont transmises via une interface parallèle DVP, et le module peut être associé de manière flexible à une carte de développement et connecté à un module WiFi, permettant une connexion double mode filaire et sans fil compatible avec plusieurs appareils terminaux tels que les téléphones mobiles et les ordinateurs. L'ensemble du processus de fabrication utilise la technologie SMT (Surface Mount Technology) et le processus AA (Active Alignment), garantissant que le produit présente d'excellentes performances optiques et une qualité de production de masse stable. Fonctionnalités :Solution de connexion intelligente avec compatibilité multi-interfaces
La connexion filaire basée sur la carte de développement permet une transmission de données stable et fiable, tandis que le module WiFi apporte un confort ultime pour la détection mobile.
-
La conception double mode permet aux utilisateurs de sélectionner de manière flexible la méthode de connexion en fonction des besoins sur site, équilibrant la stabilité du système et la flexibilité opérationnelle.
Les protocoles d'interface complets prennent en charge l'accès à divers appareils terminaux, ce qui réduit considérablement la difficulté d'intégration du système.
- Fiabilité de l'imagerie garantie par une fabrication de précision
- Le processus AA garantit un alignement précis entre le centre optique de chaque module et le capteur, éliminant la distorsion des bords et la distorsion de l'image.
- La technologie SMT permet le montage de haute précision des composants électroniques, assurant la stabilité des performances du module lors d'une utilisation à long terme.
La structure de l'objectif protégée par une coque en acier résiste efficacement aux chocs externes, s'adaptant à divers environnements de travail complexes.
- Conception de système optique optimisée de manière professionnelle
- La combinaison parfaite d'un champ de vision de 88 ° et d'une plage de mise au point de 20 à 60 mm équilibre la portée d'observation et la présentation des détails.
- La disposition scientifique de 6 LED de remplissage élimine les ombres lors de la prise de vue à courte portée, offrant un éclairage uniforme sans angles morts.
La grande taille de pixel de 2,25 μm améliore considérablement la qualité de l'imagerie dans les environnements à faible luminosité, ce qui réduit le nombre de points de bruit d'image.
- Paramètres techniques :
- Nom du produit
- Module de caméra endoscopique avec interface WiFi DVP
Capteur
BF2013 |
CMOS
|
Résolution
|
640x480FOV
|
88 ° |
Taille du capteur |
1/10"
|
Diamètre
|
3,5 mm
|
Fonctionnalités |
LED
|
Module de caméra endoscopique avec coque
|
Interface
|
USB2.0 Type-CGarantie
|
10 ans
|
Brochage |
4 PIN
|
Applications :
|
1. Surveillance et maintenance en ligne des équipements industriels
|
Convient à l'inspection de l'état interne des équipements mécaniques, à l'inspection des soudures de tuyaux et au contrôle qualité des composants de précision. |
La connectivité sans fil facilite les mouvements flexibles dans les structures d'équipement complexes, tandis que la connectivité filaire répond aux besoins de la surveillance fixe à long terme.
Son petit diamètre et sa structure robuste lui permettent d'atteindre des zones difficiles d'accès pour les outils traditionnels lors de l'inspection.
2. Recherche scientifique, enseignement et analyse expérimentale
Largement utilisé dans des scénarios tels que l'observation de l'anatomie biologique, l'enseignement de la structure mécanique et l'analyse de la surface des matériaux.
La fonction de transmission vidéo en temps réel prend en charge l'observation simultanée par plusieurs personnes, améliorant l'interaction pédagogique et l'efficacité expérimentale.
Le mécanisme de mise au point manuelle répond aux besoins d'observation de différents niveaux de grossissement, s'adaptant à diverses exigences expérimentales.
3. Détection professionnelle dans les industries spéciales
Dans le domaine de la maintenance automobile, il est utilisé pour le diagnostic des pannes des composants principaux tels que l'intérieur du moteur et les boîtes de vitesses.
En génie civil, il convient à l'inspection et à l'évaluation des espaces cachés tels que l'intérieur des murs et les espaces entre les tuyaux.
Lors des inspections de sécurité, il permet une inspection rapide des zones spéciales telles que les conduits de ventilation et les mezzanines d'équipement.
4. Inspection clinique médicale et vétérinaire
Convient aux applications d'observation médicale superficielle telles que les examens buccaux et le diagnostic de la peau.
Dans le domaine vétérinaire, il peut être utilisé pour les inspections de routine des cavités buccales, des canaux auditifs et d'autres parties des animaux de compagnie.
La conception intégrée facilite la désinfection et la maintenance, répondant aux exigences d'hygiène pour un usage médical.
Processus personnalisé :
1. Vous pouvez fournir des dessins ou des échantillons, ainsi que demander de la documentation et être développé par
notre personnel d'ingénierie.

2. Communication ou réunion
3. Nous communiquerons avec vous en détail pour déterminer le produit dont vous avez besoin et essayer de définir le produit le plus adapté pour vousen fonction de vos besoins.
4. Développement d'échantillons
5. Déterminer les détails de l'
échantillon de développement et le délai de livraison. Communiquer à tout moment pour assurer le bon déroulement.
6. Test d'échantillons
7. Testez et vieillissez sur votre application, commentez les résultats des tests, pas besoin de modifier, production de masse. À propos de nous :
