Module de caméra endoscopique CMOS USB 2.0 pour applications médicales et industrielles

Module de caméra endoscopique à capteur CMOS USB 2.0 médical et industriel

Description du produit :

• Il s'agit d'un module de caméra endoscopique à capteur CMOS USB 2.0 médical et industriel, une solution optique intégrant une protection robuste et d'excellentes performances d'imagerie. Il est équipé d'un capteur d'image couleur CMOS avec des pixels de 0,08 MP, capable de produire de manière stable des images de résolution QVGA à 240x320@30fps, et prend en charge deux formats de sortie (YUV et MJPEG) pour répondre aux besoins de transmission et d'archivage dans différents scénarios. En termes de performances optiques, le module présente un angle de vision diagonal de 105°, associé à une distance focale de 0,5 mm et une plage de mise au point étendue de 3 à 50 mm. Sa distorsion TV est strictement contrôlée en dessous de -10 %, assurant efficacement l'authenticité de l'image, et il prend en charge la mise au point manuelle pour verrouiller avec précision les cibles d'observation à différentes distances.

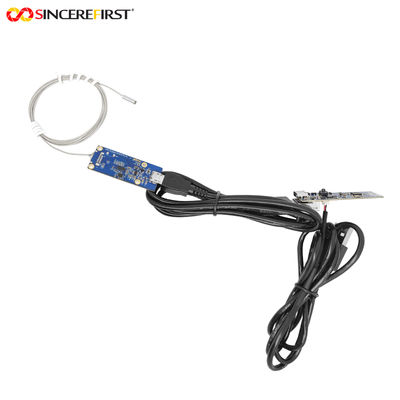

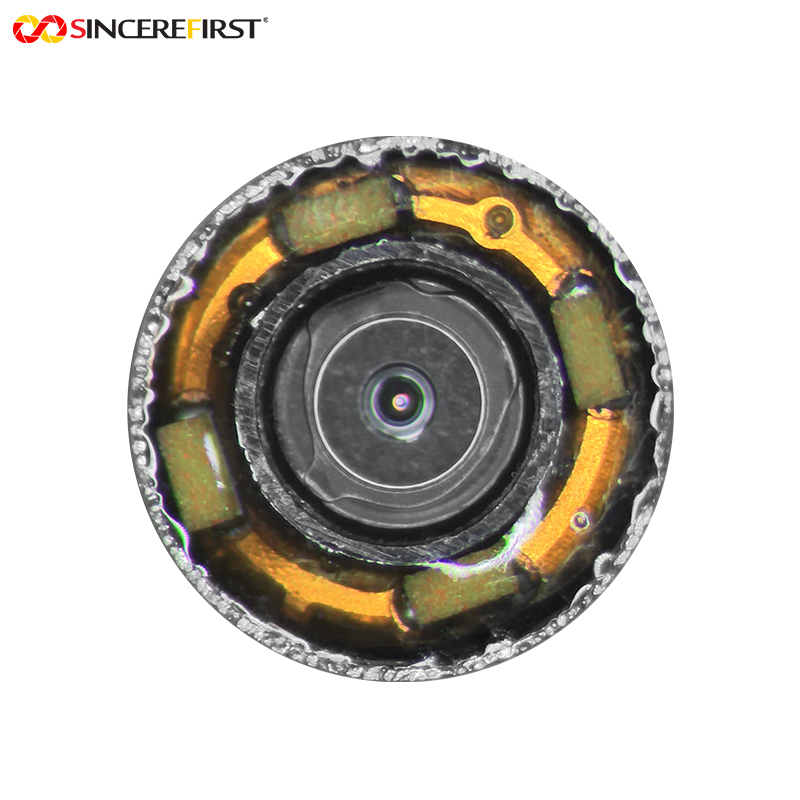

  En ce qui concerne la conception structurelle, il adopte un schéma séparé et réalise une connexion de signal stable avec la carte DSP via une liaison filaire. La carte DSP est équipée d'une interface Micro USB, prenant en charge la vitesse de transmission USB 2.0 et le protocole UVC, permettant une connexion rapide aux appareils sans pilotes supplémentaires. L'objectif adopte une conception mince de 2,8 mm de diamètre avec une coque extérieure en acier, et en même temps, il a une résistance à la poussière et à l'eau IP67. Il intègre 4 lumières d'appoint LED de type 0201 pour assurer l'imagerie dans des environnements à faible luminosité. Le produit est fabriqué à l'aide de procédés SMT et AA (Active Alignment) de haute précision, et a passé de multiples certifications internationales, notamment FCC, CE, Reach et RoHS, garantissant la conformité aux normes de qualité et aux exigences environnementales des principaux marchés mondiaux.
•

Caractéristiques :

• Capacité de fonctionnement par tous les temps :L'indice de protection IP67 permet au module de fonctionner en continu pendant 30 minutes à une profondeur d'eau de 1 mètre et d'empêcher complètement l'intrusion de poussière. Cette fonctionnalité brise les limitations d'utilisation des endoscopes traditionnels, lui permettant de maintenir des performances stables dans des environnements extrêmes tels que l'humidité, la poussière et les situations nécessitant un nettoyage et une désinfection, élargissant considérablement son champ d'application.
• Excellente stabilité :Le processus SMT assure une connexion ferme des composants de l'objectif, réduisant le risque de détachement lors d'une utilisation à long terme ; le processus AA permet un alignement de haute précision des composants optiques, assurant des performances d'imagerie constantes de chaque module et réduisant les problèmes d'adaptation causés par les différences de lot.
• Imagerie précise :Bénéficiant d'un contrôle de la distorsion TV inférieur à -10 %, combiné à un grand angle de vision de 105°, il peut reproduire avec précision la forme géométrique et la position relative des objets lors d'inspections industrielles complexes. Cette fonctionnalité d'imagerie haute fidélité fournit une base visuelle fiable pour la mesure de précision et l'analyse des défauts, évitant efficacement les erreurs de jugement.

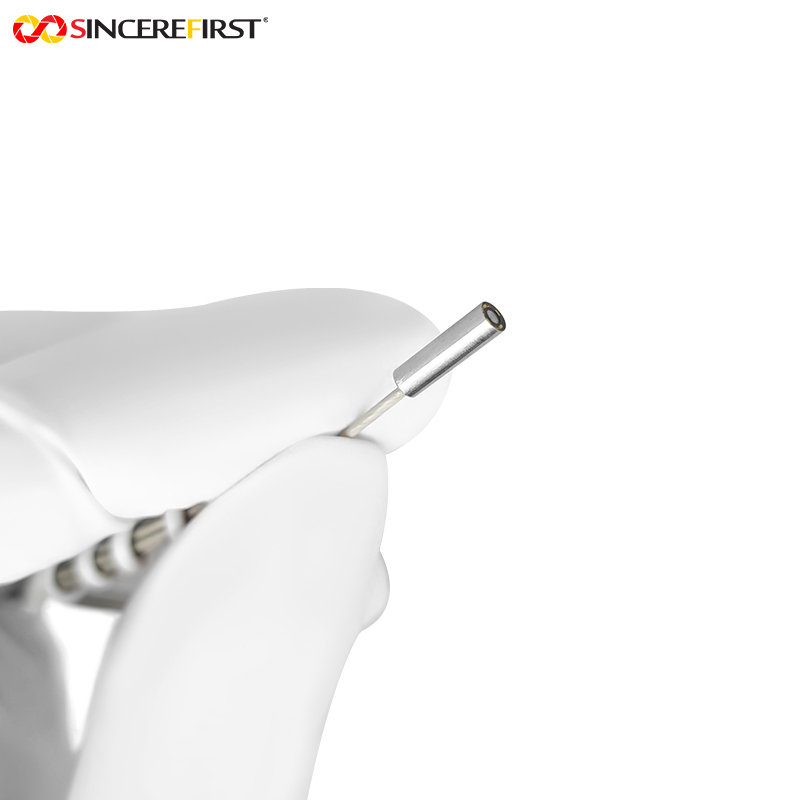

• Taille compacte :L'objectif à coque en acier de 2,8 mm de diamètre peut facilement pénétrer dans les espaces étroits à l'intérieur des appareils électroniques et des interfaces de pipelines, des zones difficiles d'accès pour les objectifs traditionnels. De plus, le matériau de la coque en acier réduit l'usure de l'objectif lors des déplacements dans des espaces étroits, prolongeant sa durée de vie.

Paramètres techniques :

Applications :

1. Inspection des équipements industriels :Convient à la détection du desserrage et de l'oxydation des bornes dans les armoires de distribution d'énergie et les convertisseurs de fréquence. L'objectif de 2,8 mm pénètre dans les espaces de l'armoire ; la protection IP67 empêche l'intrusion de poussière ; les lumières d'appoint LED illuminent les zones sombres ; le format YUV permet la transmission d'images en temps réel.
2. Inspection des structures de bâtiments :Utilisé pour la détection des poutres et colonnes en bois vermoulues et fissurées des bâtiments anciens. Le grand angle de 105° réduit les contacts fréquents avec le bâtiment ; la distance focale de 0,5 mm capture clairement le grain du bois ; le format MJPEG stocke les images pour une analyse ultérieure facile.
3. Inspection des pipelines des appareils électroménagers :Cible l'inspection du givre et de la corrosion des pipelines d'évaporateur dans les climatiseurs et les réfrigérateurs. La protection IP67 résiste à l'humidité ; l'objectif de 2,8 mm entre dans les coudes des pipelines ; la distorsion TV inférieure à -10 % garantit l'absence d'étirement de la forme du pipeline.
4. Inspection des animaux de compagnie :Utilisé pour la détection de corps étrangers dans l'œsophage et les intestins des animaux de compagnie. L'IP67 facilite la désinfection à haute température pour prévenir les infections ; la mise au point manuelle montre clairement les corps étrangers ; le format YUV permet la transmission d'images en temps réel.
5. Maintenance des équipements d'incendie :Pour l'inspection des dommages des armoires de distribution d'énergie et des armoires de contrôle après les incendies. L'IP67 résiste aux taches d'eau et à la poussière ; les lumières d'appoint LED illuminent les intérieurs sombres ; le grand angle de 105° permet une observation globale ; le MJPEG stocke les images endommagées.

Processus personnalisé :

1. Vous pouvez fournir des dessins ou des échantillons, ainsi que demander de la documentation et développé parnotre personnel d'ingénierie.
2. Communication ou réunion
3. Nous communiquerons avec vous en détail pour déterminer le produit dont vous avez besoin et essayer de définir le produit le plus adapté pour vous
en fonction de vos besoins.
4. Développement d'échantillons
5. Déterminer les détails de l' échantillon de développement et le délai de livraison. Communiquer à tout moment pour assurer le bon déroulement.
6. Test d'échantillons
7. Testez et vieillissez sur votre application, faites part des résultats des tests, pas besoin de modifier, production de masse.
