Nouveau module de caméra d'endoscope médical et industriel à capteur CMOS OCHFA20
Description du produit:

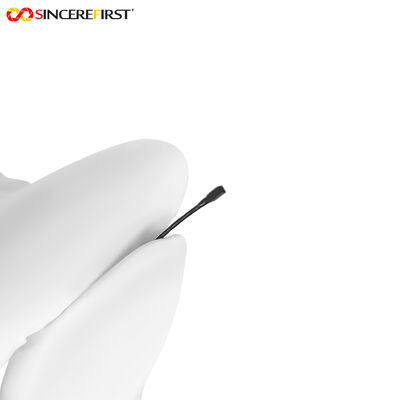

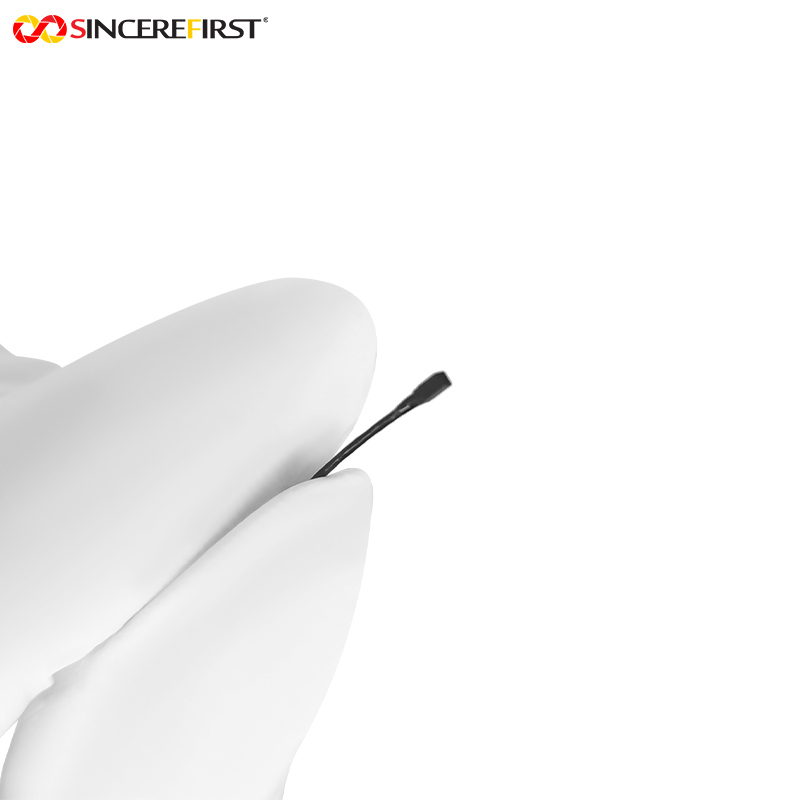

Il s'agit du nouveau module de caméra d'endoscope médical et industriel à capteur CMOS OCHFA20. S'appuyant sur la correspondance précise de paramètres multidimensionnels, il construit des capacités de base d'« imagerie haute définition + déploiement flexible + adaptation miniaturisée », ce qui en fait un excellent choix pour les scénarios qui nécessitent une pénétration dans des espaces étroits et la capture de détails. Au cœur, le module est équipé du capteur d'image couleur CMOS OmniVision OCHFA20, doté de 0,5 MP de pixels effectifs et capable de produire de manière stable des images en résolution 720x720. Combiné à la fréquence d'images de 720P@30FPS, les images dynamiques sont exemptes de flou de mouvement et offrent une reproduction fidèle des couleurs. La taille ultra-petite du capteur de 1/18 pouce et les spécifications de pixels de 1,008 μm × 1,008 μm garantissent non seulement l'efficacité de la détection de lumière, mais jettent également les bases de la miniaturisation des appareils. Associé à un objectif d'un diamètre ultra-fin de seulement 1,5 mm, il peut facilement pénétrer dans des zones étroites telles que les interstices d'instruments de précision et les minuscules cavités. Le champ de vision ultra-large de 120°, combiné à la fonction de mise au point manuelle, permet non seulement une couverture de scène étendue, mais permet également une mise au point précise sur les détails locaux, évitant ainsi les angles morts et le flou d'observation.

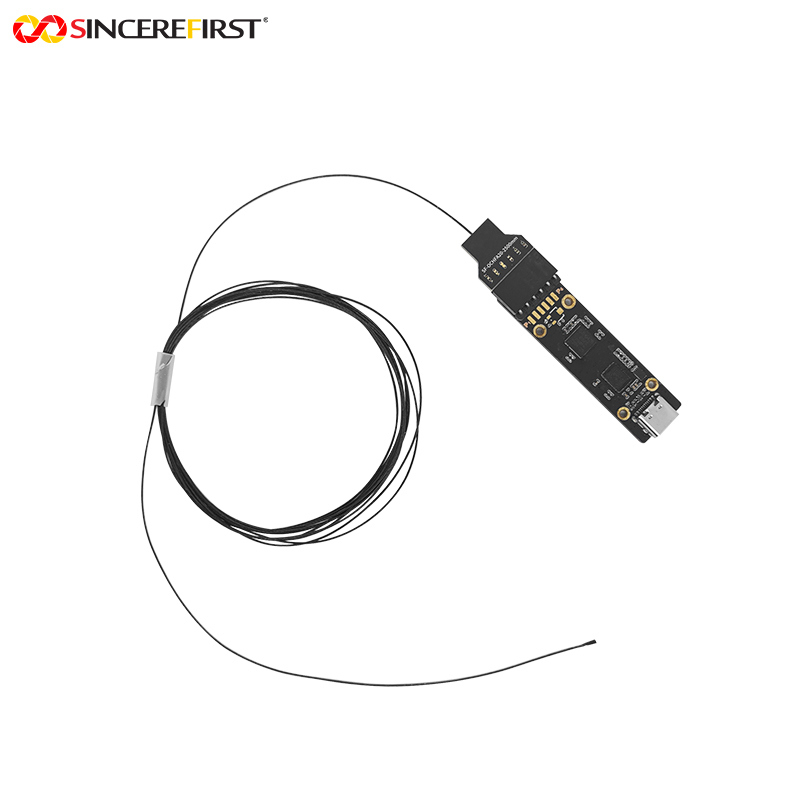

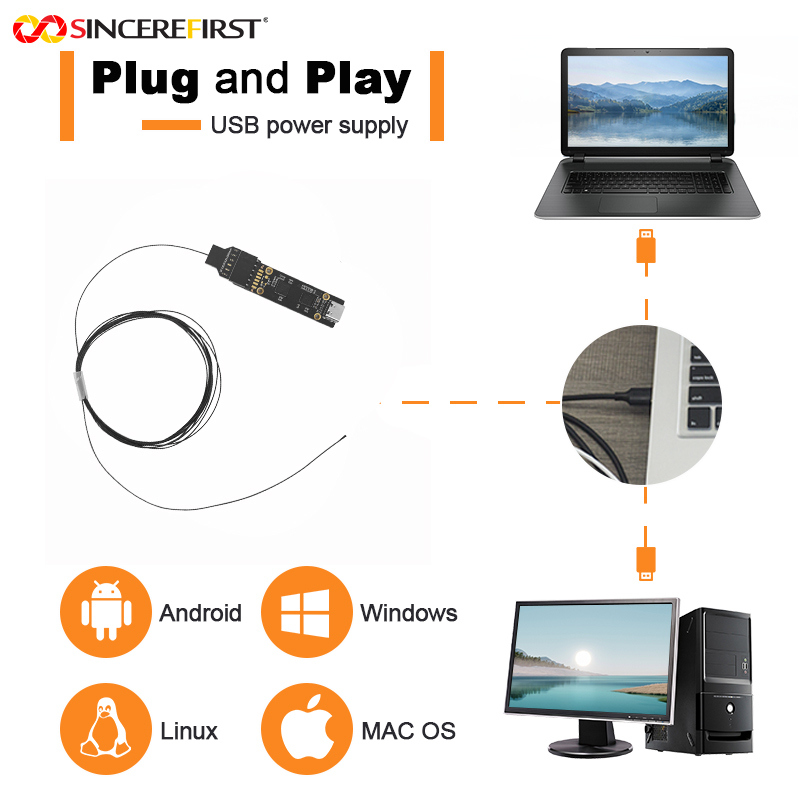

En termes de conception structurelle, une solution séparée est adoptée : elle établit une connexion stable avec la carte DSP via un connecteur USB 6PIN, puis sort les signaux via une interface Type-C. Elle prend en charge la vitesse de transfert USB 2.0 et le protocole UVC, et est compatible avec les systèmes d'exploitation courants tels que Windows, Mac et Linux sans nécessiter de pilotes supplémentaires, s'adaptant à divers appareils, y compris les ordinateurs et les terminaux de détection portables. Dans le processus de production, les processus SMT (technologie de montage en surface) et AA (alignement actif) sont utilisés pour garantir la cohérence et la stabilité de l'image des produits fabriqués en série. De plus, il a passé plusieurs certifications de test internationales telles que CE, FCC, RoHS et Reach, avec une conformité et une fiabilité répondant aux exigences d'utilisation de plusieurs régions mondiales.
Caractéristiques:
- Détails d'image et adaptabilité de scène solides: Les pixels de 0,5 MP + la résolution de 720x720 garantissent des détails clairs ; la fréquence d'images de 720P@30FPS s'adapte à l'observation dynamique ; la mise au point manuelle permet une mise au point flexible en fonction de la distance de la cible, répondant aux besoins de balayage de grande surface et d'agrandissement local.
- Déploiement et maintenance flexibles et efficaces : La conception séparée permet un arrangement indépendant de l'extrémité de la caméra et de la carte DSP, simplifiant le processus d'installation dans des équipements complexes ; la double interface USB 6PIN + Type-C combinée au protocole UVC réalise la fonctionnalité plug-and-play ; les modules défectueux peuvent être remplacés individuellement lors de la maintenance ultérieure, réduisant ainsi les coûts.
- Miniaturisation et fiabilité structurelle équilibrées: Le diamètre de l'objectif de 1,5 mm + la taille du capteur de 1/18 pouce répondent aux besoins opérationnels dans les espaces étroits ; la technologie SMT et le processus AA garantissent que le module a une structure stable, résistant aux vibrations régulières et aux interférences environnementales pour prolonger la durée de vie.
- Conformité mondiale et large compatibilité système : Il a obtenu plusieurs certifications internationales, permettant l'accès aux marchés de différents pays et régions ; il est compatible avec les systèmes d'exploitation courants sans nécessiter de pilotes personnalisés, s'adaptant à divers appareils terminaux et réduisant les barrières d'utilisation multiplateformes.
Paramètres techniques:
| Nom du produit |
Module de caméra d'endoscope médical CMOS
|
|
Capteur
|
Capteur CMOS OCHFA20
|
| Résolution |
720x720 |
|
Champ de vision
|
120°
|
|
Taille du capteur
|
1/18 pouce |
|
Diamètre
|
1,5 mm
|
|
Fréquence d'images max.
|
30FPS
|
|
Interface
|
Type-C USB2.0 |
|
Garantie
|
10 ans
|
|
Certification
|
CE, FCC, REACH, ISO, RoHS |
Applications:
- Maintenance après-vente d'instruments de précision: Convient à la maintenance des articulations de robots industriels et de l'intérieur des micromoteurs. L'objectif de 1,5 mm peut pénétrer dans les interstices de l'équipement, et l'imagerie haute définition 720P + la mise au point manuelle peuvent clairement identifier des problèmes tels que l'usure des engrenages et les mauvais contacts de circuits, aidant à localiser rapidement les défauts.
- Inspection spéciale des dangers cachés de sécurité: Utilisé pour l'inspection dans des espaces clos tels que les tunnels de métro et les cabines d'équipement de sous-station. Le champ de vision large de 120° permet une couverture rapide de la zone ; la conception séparée facilite le placement de la sonde dans des environnements complexes ; l'interface Type-C se connecte à des terminaux portables pour une observation en temps réel, détectant rapidement les dangers cachés tels que le vieillissement des circuits et l'accumulation de corps étrangers.
- Surveillance microscopique dans la protection des cultures agricoles: Associé à des équipements de protection des cultures pour observer les maladies au dos des feuilles de culture et à l'intérieur des fruits. Le capteur couleur restaure la véritable forme des maladies et des ravageurs des plantes ; les pixels de 1,008 μm capturent de minuscules taches de maladie ; la compatibilité avec les appareils mobiles facilite l'enregistrement et l'analyse sur site dans les champs.
- Micro-détection sur les sites archéologiques: Utilisé pour détecter les fissures à la surface des objets culturels et la structure interne de la poterie. L'objectif de 1,5 mm évite les dommages de contact aux objets culturels ; la mise au point manuelle peut présenter clairement les détails décoratifs ou les résidus internes ; les certifications de conformité garantissent l'utilisation sûre de l'appareil dans différents scénarios archéologiques.
- Maintenance d'équipements ménagers haut de gamme: Convient pour détecter l'intérieur des filtres de purificateurs d'eau et des conduites de machines à café. La fonctionnalité plug-and-play abaisse le seuil d'opération ; la résolution 720x720 permet une observation intuitive de l'accumulation de saleté ; l'objectif ultra-fin pénètre dans les canaux internes de l'équipement, permettant une détection sans démontage.
Processus personnalisé:
1. Vous pouvez fournir des dessins ou des échantillons, ainsi que demander de la documentation et développée par notre personnel d'ingénierie.
2. Communication ou Réunion
3. Nous communiquerons avec vous en détail pour déterminer le produit dont vous avez besoin et essayer de définir le produit le plus adapté pour vous
selon vos besoins.
4. Développement d'échantillons
5. Déterminer les détails de l'échantillon de développement et le délai de livraison. Communiquer à tout moment pour assurer une progression fluide.
6. Test d'échantillons
7. Testez et vieillissez sur votre application, renvoyez les résultats des tests, aucune modification nécessaire, production de masse.
