Module caméra à obturateur global IoT avec capteur d'image 1MP OV9782

Module de caméra à obturateur global IoT avec capteur d'image 1MP OV9782

Description du produit :

Il s'agit d'un module de caméra à obturateur global IoT avec capteur d'image 1MP OV9782, adoptant le capteur CMOS OV9782 d'OmniVision. Avec une architecture profondément intégrée de la technologie OmniPixel®3‑GS et des grands pixels de 3 µm x 3 µm comme cœur, il atteint un équilibre précis entre l'efficacité quantique et la résolution spatiale dans le domaine du CMOS à obturateur global : La grande taille de pixel de 3 µm augmente considérablement l'absorption de la lumière par pixel ; combinée à l'efficacité quantique optimisée de la technologie OmniPixel®3‑GS, elle peut réduire le bruit de l'image et maintenir une qualité d'image pure, même dans des environnements à faible luminosité tels que les espaces intérieurs sombres ou le contre-jour extérieur, répondant aux besoins de reconnaissance et d'imagerie de haute précision. Parallèlement, cette technologie fonctionne en synergie avec la fonction d'obturateur global, et lorsqu'elle est associée au débit d'images élevé de 1280x800P@120FPS, elle peut capturer avec précision les détails des cibles en mouvement rapide et éviter le flou de mouvement.​

Le module dispose de 1 MP de pixels effectifs et prend en charge le format de sortie RAW 8/10 bits, garantissant l'acquisition de données d'image originales pour le traitement natif des données par l'IA backend. La taille du capteur est de 1/4 pouce, et sa configuration optique comprend une grande ouverture F2.2 et une conception de distance focale de 1,66 mm. La large plage de mise au point de 30 cm~Infini s'adapte aux scénarios de prise de vue à plusieurs distances, tandis que le champ de vision (FOV) ultra-large de 120 ° combiné à une faible distorsion TV de < -10 % permet une couverture étendue tout en garantissant une qualité d'image nette.​

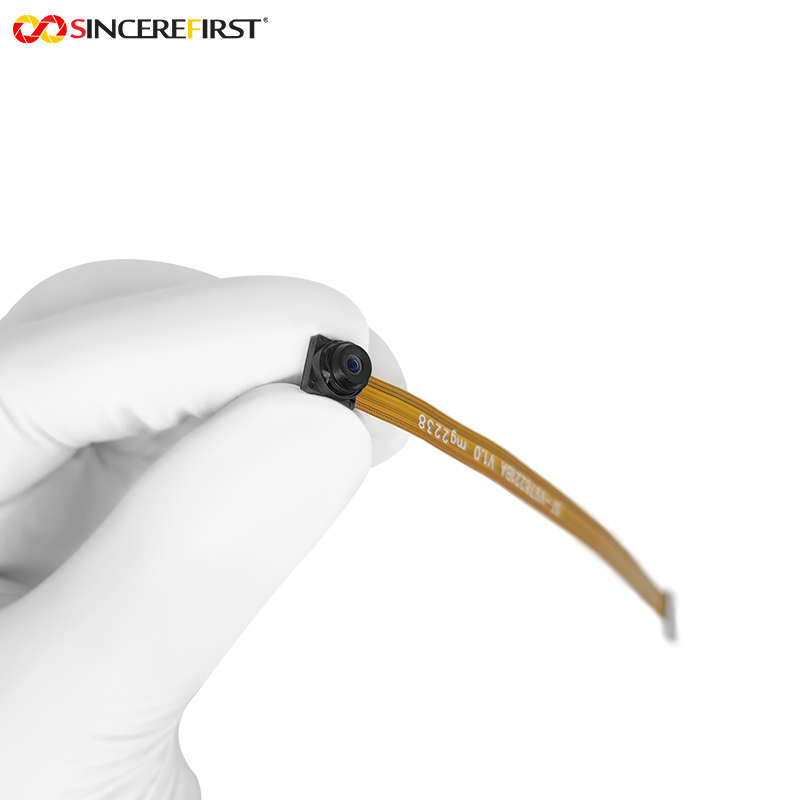

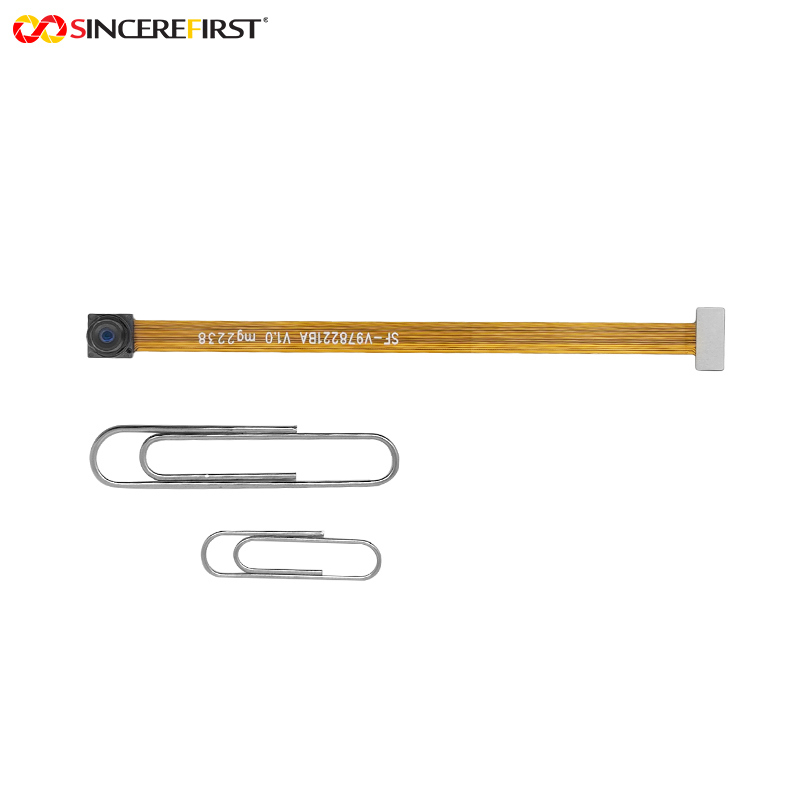

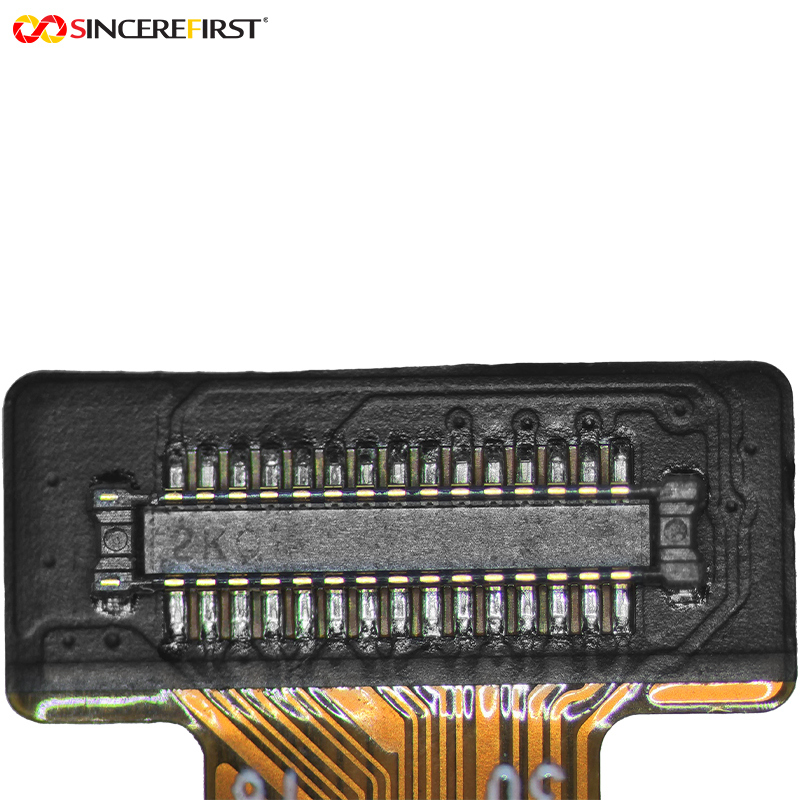

Le produit adopte une distance focale fixe avec une mise au point manuelle et présente une conception compacte en forme de bande de seulement 7 mm x 7 mm x 5,12 mm, qui peut être intégrée de manière flexible dans des espaces d'installation étroits. Il est également compatible avec l'interface de sortie série MIPI à deux canaux et l'interface de sortie parallèle DVP. Fabriqué via le processus SMT et la technologie AA (Active Alignment), il garantit la précision et la stabilité de la production de masse. De plus, il a passé de nombreux tests et certifications internationaux, notamment CE, FCC, RoHS et REACH, conformément aux normes d'accès au marché mondial.

Caractéristiques :

1. Capacité d'imagerie en basse lumière : Les grands pixels de 3 µm x 3 µm associés à la technologie OmniPixel®3‑GS améliorent considérablement l'efficacité de l'absorption de la lumière et l'efficacité quantique dans les environnements à faible luminosité, réduisant les interférences de bruit et assurant la pureté de l'image et la restauration des détails.​
2. Qualité d'image dynamique HD : Le débit d'images élevé de 120 FPS fonctionne en synergie avec la fonction d'obturateur global pour éliminer complètement le flou de mouvement dans les scénarios en mouvement rapide. Dans le même temps, le format de sortie RAW 8/10 bits conserve plus de détails d'image, s'adaptant aux besoins du traitement d'image de haute précision.​
3. Excellente performance optique : Le FOV ultra-large de 120 ° élargit la plage de couverture d'imagerie ; la faible distorsion TV de < -10 % évite la distorsion d'étirement sur les bords de l'image. Combiné à la large plage de mise au point de 30 cm~Infini, il permet une adaptation transparente aux scénarios de proximité, de moyenne et de longue distance.​
4. Forte adaptabilité à l'intégration : La taille compacte de 7 mm x 7 mm x 5,12 mm et la conception en forme de bande s'adaptent aux espaces d'installation étroits ; la conception à double interface est compatible avec différentes plateformes matérielles, permettant une intégration rapide sans modifications supplémentaires.​
5. Fiabilité de qualité industrielle : Le processus SMT et la technologie AA garantissent la précision optique et la stabilité de la production de masse du module. De multiples certifications internationales couvrent les principaux marchés mondiaux, réduisant les risques de conformité pour les produits finaux.​
6. Fidélité des données du domaine RAW : La sortie RAW native 10 bits contourne les processus d'interpolation des couleurs et de réduction du bruit de l'ISP de post-traitement, en sortant directement les données originales selon le motif de Bayer. Elle fournit des informations au niveau du capteur non compressées pour les algorithmes d'apprentissage profond backend, ce qui la rend particulièrement adaptée aux scénarios nécessitant une restauration précise des couleurs, tels que le diagnostic médical et l'analyse multispectrale.

Paramètres techniques :

Applications :

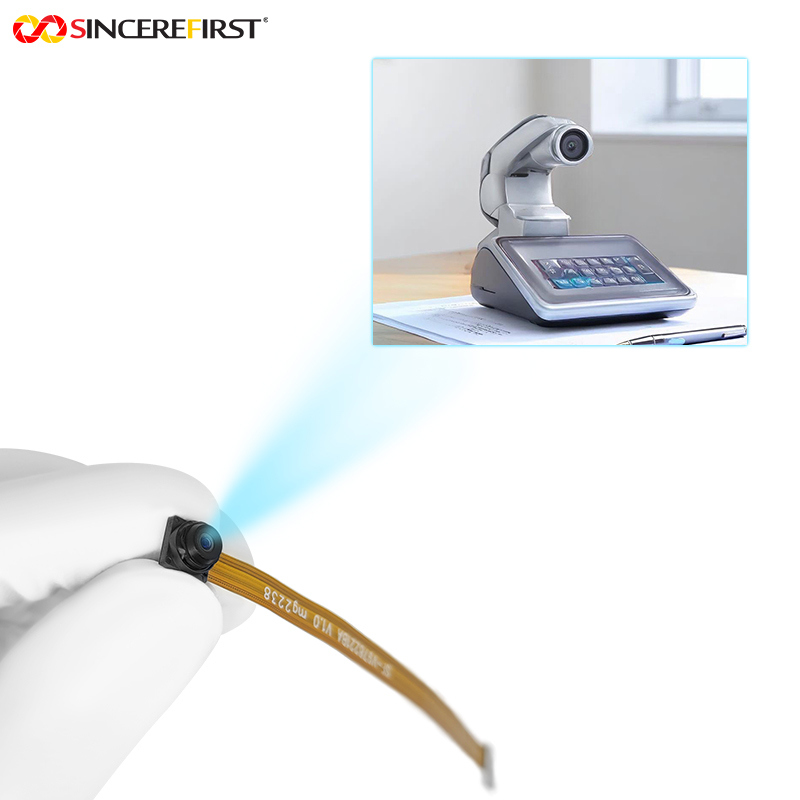

• Maison intelligente : L'avantage des grands pixels permet à la caméra de reconnaître clairement l'état d'activité des membres de la famille la nuit ou dans des conditions de faible luminosité ; le large FOV peut couvrir une plus grande zone intérieure, et un seul appareil peut surveiller toute la pièce ; la conception compacte facilite l'intégration dissimulée dans les produits domestiques, en maintenant l'esthétique sans sacrifier les performances.​
• VR/AR : Le débit d'images élevé de 120 FPS combiné à l'obturateur global peut capturer avec précision les mouvements rapides des mains et les rotations de la tête, fournissant des données visuelles fluides et sans flou ; les excellentes caractéristiques de réponse dans le proche infrarouge prennent en charge la coopération avec les marqueurs infrarouges pour obtenir un positionnement spatial et un suivi des mouvements de haute précision, améliorant le réalisme des expériences immersives.​
• Inspection AOI : À une vitesse de transport de carte de 2 m/s sur les lignes de production SMT, l'obturateur global fige les images des joints de soudure et des composants ; la résolution de 3 µm des pixels répond aux exigences d'inspection des composants 01005 ; l'éclairage NIR supprime les interférences de réflexion des pastilles ; les données RAW 10 bits prennent en charge les modèles d'apprentissage profond pour identifier les défauts cachés tels que les microfissures et les joints de soudure froids.​

Processus personnalisé :

1. Vous pouvez fournir des dessins ou des échantillons, ainsi que demander de la documentation et développé par notre personnel d'ingénierie.
2. Communication ou réunion
3. Nous communiquerons avec vous en détail pour déterminer le produit dont vous avez besoin et essayer de définir le produit le plus adapté pour vous
en fonction de vos besoins.
4. Développement d'échantillons
5. Déterminer les détails de l' échantillon de développement et le délai de livraison. Communiquer à tout moment pour assurer le bon déroulement.
6. Test d'échantillons
7. Tester et vieillir sur votre application, faire part des résultats des tests, pas besoin de modifier, production de masse.
