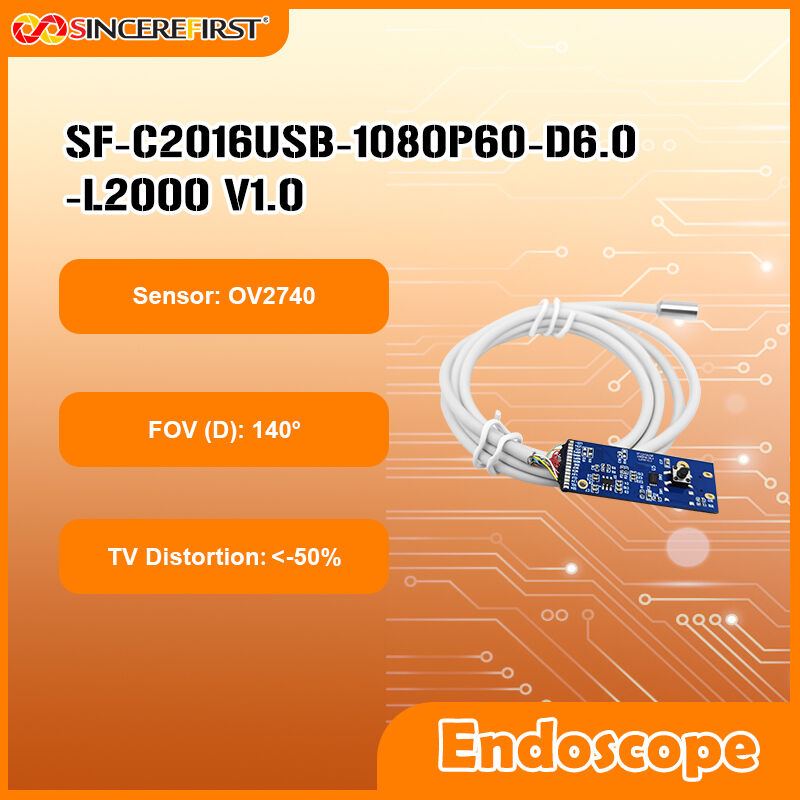

Il s'agit d'un capteur d'image micro OV2740 1080P pour appareils médicaux et industriels, construit sur la base du capteur d'image couleur CMOS OmniVision OV2740.Ses paramètres de base couvrent toutes les dimensions, y compris l'imagerie., optique, structure et protection: il est doté de pixels 2MP et une résolution de 1920x1080, capable de produire de manière stable des images dynamiques haute définition 1080P@60FPS; la taille du capteur est de 1/6 pouce,d'une largeur de 1 mm ou plus.4μm×1.4μm, et il prend en charge à la fois la technologie rétroéclairée PureCel® et la fonction HDR, équilibrant la sensibilité à faible luminosité et la capture de détails dans des scénarios à haut contraste;il est compatible avec les formats de sortie YUV et MJPEGEn ce qui concerne la conception optique, il adopte une méthode de mise au point manuelle, associée à une ouverture F5.9 et une distance focale de 1,05 mm,atteignant une profondeur de champ pratique de 8 à 80 mmLe détecteur d'empreintes digitales est doté d'un champ de vision de 140° et d'une distorsion de la télévision maîtrisée sous -50%.la lentille est protégée par une coque en acier, atteignant le niveau IP67 à l'épreuve de la poussière et de l'eau, et intègre 6 lumières LED blanches; le module adopte une conception séparée, connectée à la carte DSP par des fils de liaison,et finalement les sorties via une interface Micro USBLe bouton de gradation dédié sur la carte DSP permet un réglage de luminosité à 3 niveaux.il adopte le procédé SMT et le procédé AA (Active Alignment) pour assurer la précision et la stabilité du produit, et a passé des tests et des certifications internationaux tels que CE, FCC, RoHS et Reach, conformément aux normes d'utilisation dans plusieurs régions du monde.
Caractéristiques:
Focalisation précise: la mise au point manuelle peut verrouiller avec précision la distance focale en fonction de la cible d'observation, évitant ainsi le déplacement de la mise au point causé par les interférences environnementales lors de la mise au point automatique,et est particulièrement adapté aux scénarios nécessitant une haute précision d'observationJe suis désolée.

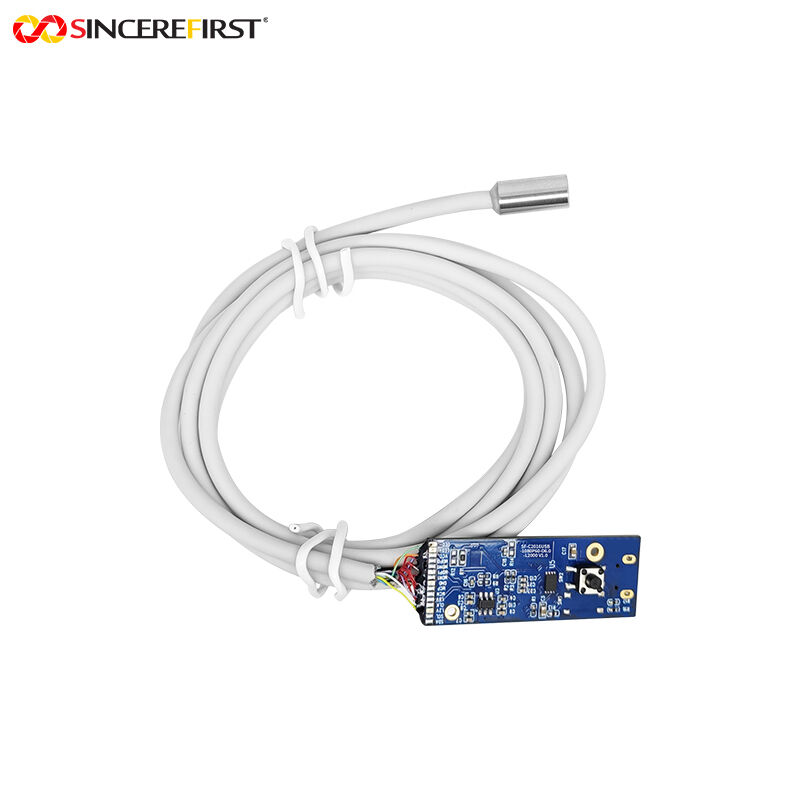

Structure séparée: la conception séparée, qui se connecte à la carte DSP par des fils de liaison,permet d'ajuster la disposition du module et de la carte DSP en fonction de l'espace d'installation de l'hôte de l'endoscope, adapté aux appareils endoscopiques de spécifications différentes;
Adaptation à un large éventail de scénarios: le format YUV a une haute reproduction des couleurs, adapté aux scénarios nécessitant une grande précision des couleurs, tels que le diagnostic médical; le format MJPEG a une efficacité de transmission élevée,l'adaptation à des scénarios nécessitant des images rapides telles que l'inspection industrielleLa commutation en double format répond aux besoins de plusieurs domaines;

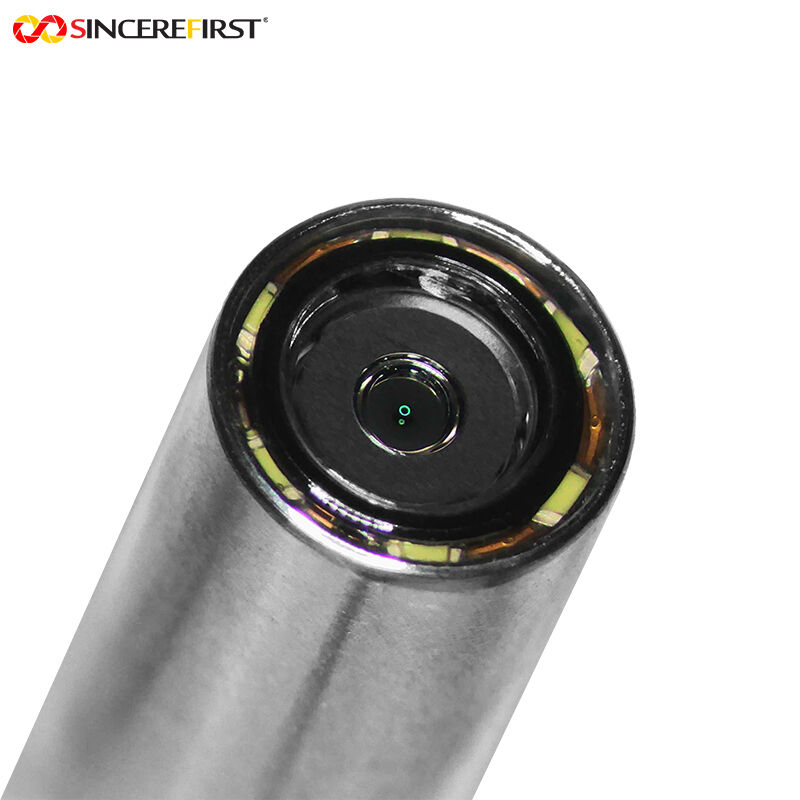

Double protection: la protection de la coque en acier améliore les capacités anti-collision et anti-usure de la lentille, et le niveau IP67 à l'épreuve de la poussière et de l'eau peut faire face à l'humidité, à la poussière, à la température ambiante, à la température ambiante, à la température ambiante, à la température ambiante, à la température ambiante, à la température ambiante, à la température ambiante, à la température ambiante, à la température ambiante, à la température ambiante, à la température ambiante, à la température ambiante, à la température ambiante, à la température ambiante, à la température ambiante, à la température ambiante, à la température ambiante, à la température ambiante, à la température ambiante, à la température ambiante, à la température ambiante, à la température ambiante, à la tempérité ambiante, àet même les environnements exposés à l'eau à court terme, prolonger la durée de vie du module dans des scénarios complexes;
Processus normalisé: le processus SMT assure la précision de soudage des composants, et le processus AA garantit la précision d'alignement optique de la lentille.Combiné à plusieurs certifications internationales, le produit présente une forte cohérence et fiabilité, réduisant ainsi les coûts de maintenance ultérieurs.
Paramètres techniques:
Nom du produit
Module de caméra d'endoscope médical CMOS
Capteur
Capteur CMOS OV2740
Résolution
La taille est 1920x1080
VFV
140°
Taille du capteur
1 / 6 pouces
Diamètre
6 mm
Taux maximal d'images
60FPS
Interface
Une micro-USB2.0
Garantie
Dix ans
Certification
Ce document est destiné à être transmis à l'autorité compétente.
Applications:
Inspection vétérinaire de la cavité: Convient pour l'inspection minimalement invasive du conduit auditif et du tube digestif des animaux de compagnie tels que les chiens et les chats.La lentille miniature de 6 mm peut pénétrer les cavités étroites des animaux de compagnie, le champ de vision de 140° couvre une plage d'observation plus large et le réglage de la luminosité à 3 niveaux s'adapte à la transmission de la lumière des différents tissus des animaux de compagnie, évitant ainsi une forte stimulation lumineuse;
Observation des micro-fissures des reliques culturelles: Utilisé pour inspecter les fissures fines et les structures internes des reliques culturelles telles que la porcelaine et les objets en bronze.La mise au point manuelle peut se concentrer avec précision sur les détails de fissure, la conception à faible distorsion évite la distorsion des formes des reliques culturelles, et la lumière blanche de remplissage LED n'endommagera pas le matériau des reliques culturelles;

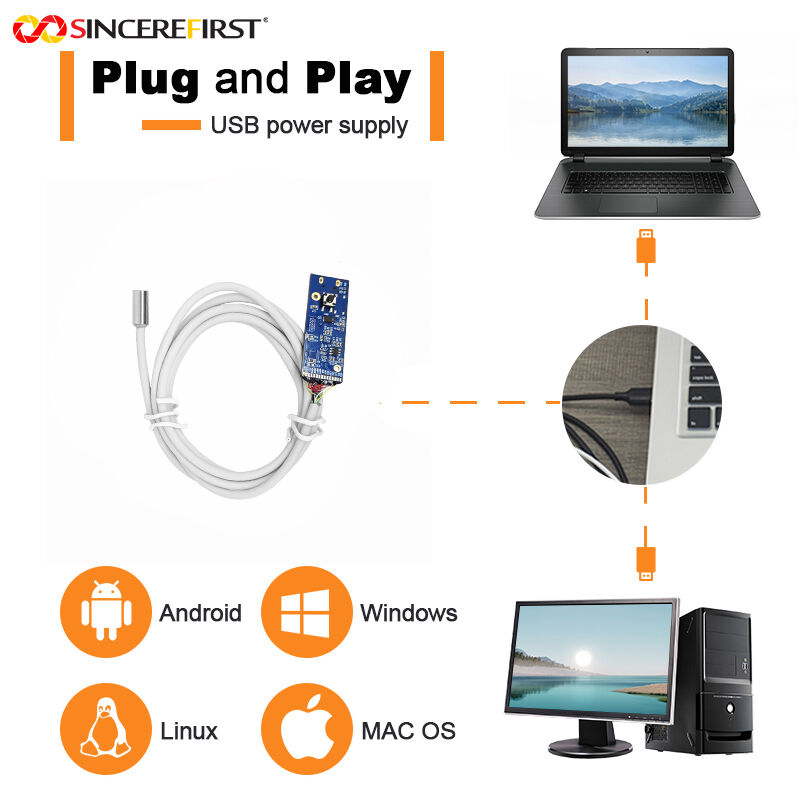

Inspection de tuyauterie domestique: Convient pour inspecter les blocages et la rouille des parois des tuyaux dans les tuyaux d'eau de cuisine et de salle de bain à la maison.La protection IP67 peut faire face à l'environnement humide à l'intérieur du pipeline, et le protocole UVC prend en charge la connexion plug-and-play à des ordinateurs personnels/téléphones portables, sans avoir besoin de compétences professionnelles en matière d'exploitation;
Maintenance interne des instruments de précision: utilisé pour inspecter les pièces internes (comme les engrenages et les circuits imprimés) de petits instruments de précision tels que les imprimantes et les caméras.La lentille de 6 mm peut pénétrer les trous des instruments, la profondeur de champ de 8 à 80 mm couvre l'observation de parties proches et lointaines, et le taux d'images élevé évite le flou de mouvement lors de l'observation dynamique;
Inspection extérieure de sauvetage d'urgence:Convient à la détection de la vie ou à l'enquête sur les dangers cachés dans des espaces étroits (tels que les espaces creux des bâtiments et l'intérieur des épaves d'équipements) sur les sites de catastrophes telles que les tremblements de terre et les effondrementsLa protection IP67 résiste au sable extérieur, à la poussière et à l'eau de pluie, et le réglage de luminosité à 3 niveaux s'adapte aux conditions de lumière changeantes dans la nature.
Processus personnalisé:
1Vous pouvez fournir des dessins ou des échantillons, ainsi que des documents demandés et développés parnotre équipe d'ingénieurs. 2Communication ou réunion 3Nous communiquerons avec vous en détail pour déterminer le produit dont vous avez besoin et essayer de définir le produit le plus approprié pour vous selon vos besoins. 4. Développement de l'échantillon 5. Déterminer les détails de laLe comité d'experts est chargé d'élaborer un plan d'expérience et d'établir les délais de livraison. 6Tests d' échantillons 7Test et âge sur votre demande, résultats de test, pas besoin de modifier, production en série.
